Waarom is de 200-4000A-messchakelaar een cruciale keuze voor stroomisolatie bij hoge stroomsterktes

Abstract:Betrouwbare isolatie is essentieel in industriële distributie, energieopslag, fotovoltaïsche systemen, generatorinstallaties en andere elektrische toepassingen met hoge stroomsterkte. De200-4000A messchakelaarvanSoutyais ontworpen om betrouwbaar schakelen en zichtbare onderbrekingsisolatie te bieden voor laagspanningsstroomsystemen. Met een robuuste constructie, bladconfiguraties voor verschillende stroomwaarden, vertinde geleidende componenten en naleving van GB/T 14048.3 en IEC/EN 60947-3, kan dit type messchakelaar voldoen aan veeleisende elektrische isolatievereisten, terwijl het onderhoud wordt vereenvoudigd en de operationele veiligheid wordt verbeterd.

Inhoudsopgave

• Wat is een 200-4000A-messchakelaar?
• Waarom is isolatie tegen hoge stromen belangrijk?
• Wat zijn de belangrijkste kenmerken van de 200-4000A-messchakelaar?
• Wat zijn de belangrijkste specificaties en configuraties?
• Waar kan een 200-4000A-messchakelaar worden gebruikt?
• Hoe moet u de juiste messchakelaar selecteren?
• Hoe kunt u de betrouwbaarheid van installatie en onderhoud verbeteren?
• Veelgestelde vragen
• Conclusie

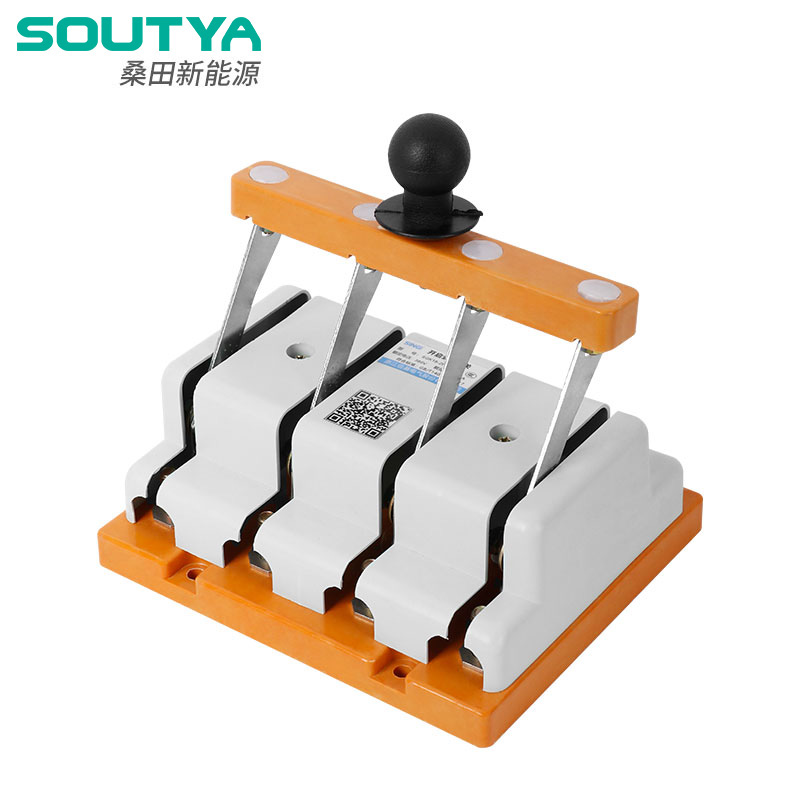

Wat is een 200-4000A-messchakelaar?

A 200-4000A messchakelaaris een hoogstroomschakel- en isolatieapparaat bedoeld voor elektrische laagspanningsdistributiesystemen. In tegenstelling tot een conventionele bedieningsschakelaar die primair is ontworpen voor frequent gebruik, zorgt een messchakelaar bij opening voor een duidelijke fysieke scheiding tussen geleidende componenten. Deze zichtbare isolatie kan bijzonder waardevol zijn tijdens elektrische inspectie, service, onderhoud en lockout/tagout-procedures.

De door Soutya geleverde SYK18-serie omvat toepassingen met hoge stromen en is ontworpen voor gebruik in verdeelkasten, bedieningspanelen, hoofdschakelaarposities, energieopslagsystemen, fotovoltaïsche apparatuur, bussecties en generatorgerelateerde installaties. De door de fabrikant gepubliceerde specificaties identificeren GB/T 14048.3 en IEC/EN 60947-3 als toepasselijke normen.

Voor inkoopteams is de belangrijkste waarde van dit product niet alleen de hoge stroomsterkte. De schakelaar combineert stroomvoerende capaciteit met een eenvoudige mechanische structuur en zichtbare breukisolatie, waardoor hij geschikt is voor toepassingen waarbij onderhoudspersoneel een duidelijk herkenbaar isolatiepunt nodig heeft.

Waarom is isolatie tegen hoge stromen belangrijk?

Naarmate elektrische systemen groter worden, worden de gevolgen van een onjuiste isolatieprocedure ook ernstiger. Industriële faciliteiten, batterij-energieopslagsystemen, PV-installaties en generatorsystemen kunnen aanzienlijke bedrijfsstromen met zich meebrengen. Een goed geselecteerd isolatieapparaat helpt bij het tot stand brengen van een gecontroleerd scheidingspunt voordat onderhoudswerkzaamheden beginnen.

Een messchakelaar met hoge stroomsterkte kan verschillende praktische voordelen bieden:

• Duidelijke isolatie:De fysieke bladpositie zorgt voor een gemakkelijk herkenbare open toestand.
• Onderhoudsondersteuning:Een speciaal ontkoppelingspunt kan geplande serviceprocedures vereenvoudigen.
• Compatibiliteit met hoge stroomsterkte:Modellen kunnen worden geselecteerd op basis van de huidige vereisten van de installatie.
• Mechanische eenvoud:Het basisbedieningsmechanisme kan de afhankelijkheid van complexe elektronische besturingssystemen verminderen.
• Systeemintegratie:Messchakelaars kunnen worden ingebouwd in verdeelkasten, railsystemen, ESS-apparatuur en generatortoepassingen.

Soutya beschrijft bijvoorbeeld toepassingen in energieopslagkasten van 0,4 kV, waarbij de schakelaar na de hoofdschakelaar kan worden geïnstalleerd om een ​​zichtbare isolatieopening te creëren na het uitschakelen van de PCS.

Wat zijn de belangrijkste kenmerken van de 200-4000A-messchakelaar?

De prestaties van een messchakelaar met hoge stroomsterkte zijn afhankelijk van meer dan de nominale stroomsterkte. Contactstructuur, druk, geleidende materialen, mechanische configuratie en installatieomstandigheden hebben allemaal invloed op de betrouwbaarheid op lange termijn.

1. Verschillende bladconfiguraties

Volgens de productinformatie van Soutya gebruiken de 200A- en 400A-versies enkele bladen, terwijl de 600A-, 1000A- en 1500A-versies dubbele bladen gebruiken. Dankzij deze configuratie kan de geleidende structuur worden aangepast aan verschillende stroomniveaus en mechanische vereisten.

2. Verbeterde contactdruk

Aan beide zijden van de messen zijn bladveren geïnstalleerd om de contactdruk te behouden. Stabiele contactdruk is belangrijk omdat slecht contact de weerstand kan verhogen, warmte kan genereren en de elektrische betrouwbaarheid kan verminderen.

3. Vertinde geleidende componenten

De messen, verbindingsplaten en contacten zijn vertind. Deze oppervlaktebehandeling is bedoeld om de oppervlaktebescherming en de contactprestaties van draadverbindingen te verbeteren, wat vooral relevant is in veeleisende elektrische omgevingen.

4. Isolatie bij zichtbare onderbrekingen

Een van de meest praktische voordelen van een messchakelaar is de mogelijkheid om visueel te bevestigen dat het geleidingspad gescheiden is. Deze functie is vooral handig wanneer onderhoudspersoneel een duidelijke fysieke indicatie van isolatie nodig heeft.

5. Ontwerpflexibiliteit bij hoge stromen

Voor grotere installaties kunnen de stroomwaarden oplopen tot duizenden ampères. Dit maakt de productcategorie relevant voor railsystemen met hoge capaciteit, grote energieopslagapparatuur, nutsinfrastructuur en generatortoepassingen.

Wat zijn de belangrijkste specificaties en configuraties?

Bij het beoordelen van een200-4000A messchakelaarmoeten kopers het elektrische vermogen, de bladopstelling, de beoogde toepassing, de installatiepositie en de toepasselijke normen vergelijken in plaats van een model te selecteren dat uitsluitend op het maximale stroomaantal is gebaseerd.

Omdat de gepubliceerde productpagina niet elke gedetailleerde elektrische parameter voor elk vermogen tot 4000A biedt, moeten kopers het exacte technische gegevensblad opvragen voor de vereiste stroom, spanning, poolopstelling, installatiemethode en toepassing voordat ze een productieorder plaatsen.

Waar kan een 200-4000A-messchakelaar worden gebruikt?

Het brede stroombereik maakt dit type schakelaar geschikt voor meerdere elektrische toepassingen met hoge stromen. Soutya identificeert specifiek verschillende representatieve scenario's.

Industriële energieopslagsystemen

In industriële ESS-kasten kan de messchakelaar dienen als zichtbaar breukisolatiepunt na de hoofdschakelaar. Hierdoor kunnen technici tijdens onderhoud een duidelijk herkenbaar scheidingspunt vaststellen.

Isolatie van laagspanningsbussecties

Versies met een grote stroomsterkte, zoals 2000A, 2500A en 3150A, kunnen worden gebruikt voor bus-tie-isolatietoepassingen. Soutya beschrijft deze configuraties als geschikt voor laagspanningsbussectietoepassingen waarbij mechanische isolatie belangrijk is.

Toepassingen voor PV-combinerboxen

Aangepaste configuraties kunnen worden gebruikt voor DC-isolatie in fotovoltaïsche systemen. Bij gebruik in een PV-omgeving moet de schakelaar echter specifiek worden geselecteerd op basis van de systeemspanning, DC-schakelvereisten, boogkarakteristieken en toepasselijke normen.

Generator- en nutsisolatie

Messchakelaars kunnen ook stroomopwaarts van automatische omschakelapparatuur in generatortoepassingen worden geplaatst. Een fysiek isolatiepunt kan onbedoelde backfeed tijdens onderhoudswerkzaamheden helpen voorkomen. Soutya identificeert een 3150A-configuratie voor generatorsystemen als één toepassingsvoorbeeld.

Hoe moet u de juiste messchakelaar selecteren?

Voor engineering- en inkoopteams vereist het selecteren van het juiste model een beoordeling op systeemniveau. Overweeg de volgende factoren:

1. Nominale stroom:Bepaal de continue bedrijfsstroom en de vereiste ontwerpmarge.
2. AC- of DC-toepassing:Bevestig of de geselecteerde configuratie specifiek geschikt is voor het beoogde stroomtype en de beoogde spanning.
3. Spanningswaarde:Controleer de compatibiliteit met de werkelijke systeemspanning.
4. Kortsluiting is bestand tegen vereisten:Evalueer de verwachte foutstroom en de vereiste weerstandsduur.
5. Bladconfiguratie:Controleer of een opstelling met één of twee messen geschikt is.
6. Installatie afmetingen:Controleer kastruimte, railopstelling, klemmen en bedieningstoegang.
7. Bedrijfsmethode:Houd rekening met de locatie van de handgreep, bediening aan de voorkant, vergrendeling en lockout/tagout-vereisten.
8. Normen en certificering:Bevestig de naleving van de normen die vereist zijn door de bestemmingsmarkt en het project.

Het is ook belangrijk om een ​​messchakelaar te onderscheiden van een stroomonderbreker. Een messchakelaar wordt primair geselecteerd voor schakel- en isolatiefuncties en mag niet automatisch worden beschouwd als een vervanging voor overstroom- of kortsluitbeveiliging. Systeemontwerpers moeten dit coördineren met de juiste stroomopwaartse en stroomafwaartse beveiligingsapparatuur.

Hoe kunt u de betrouwbaarheid van installatie en onderhoud verbeteren?

Zelfs een robuuste messchakelaar kan slecht presteren als deze verkeerd wordt geïnstalleerd of onvoldoende wordt onderhouden. Elektrotechnici en onderhoudsteams moeten de installatie-instructies van de fabrikant en de toepasselijke elektrische veiligheidsvoorschriften volgen.

• Controleer of de schakelaarwaarde overeenkomt met de werkelijke systeemvereisten.
• Zorg ervoor dat alle verbindingen goed zijn vastgedraaid volgens de specificaties van de fabrikant.
• Inspecteer de contactoppervlakken regelmatig op vervuiling, oxidatie, oververhitting of abnormale slijtage.
• Controleer of het bedieningsmechanisme soepel en zonder overmatige weerstand beweegt.
• Zorg voor voldoende afstand en voorkom onbedoeld contact met onder spanning staande onderdelen.
• Gebruik tijdens het onderhoud de juiste lockout/tagout-procedures.
• Bedien een schakelaar nooit buiten de gespecificeerde elektrische specificaties of toepassingsomstandigheden.

Voor kritische installaties moet periodieke inspectie worden opgenomen in het preventieve onderhoudsprogramma van de locatie. Elke abnormale temperatuurstijging, verkleuring, beschadigde isolatie, losse verbinding of mechanische vervorming moet door gekwalificeerd personeel worden onderzocht.

Veelgestelde vragen

Welke stroomwaarden zijn beschikbaar voor de 200-4000A-messchakelaar?

De productserie omvat een breed bereik van 200-4000A. De gepubliceerde pagina identificeert specifiek configuraties met één mes voor 200A en 400A en configuraties met twee messen voor 600A, 1000A en 1500A. Voor hogere stroomvereisten moeten kopers het exacte model en de exacte configuratie bij de fabrikant bevestigen.

Aan welke normen voldoet de SYK18-messchakelaar?

Soutya stelt dat de SYK18-serie is ontworpen volgens GB/T 14048.3 en IEC/EN 60947-3. Projectspecifieke certificerings- en compliance-eisen moeten nog steeds vóór de aanbesteding worden bevestigd.

Kan een messchakelaar een stroomonderbreker vervangen?

Over het algemeen niet. Een messchakelaar is vooral bedoeld voor schakelen en isoleren. Stroomonderbrekers bieden beschermende functies zoals onderbreking van overbelasting en kortsluiting. De twee apparaten kunnen samenwerken als onderdeel van een gecoördineerd elektrisch beveiligingssysteem.

Waar wordt gewoonlijk een messchakelaar met hoge stroomsterkte geïnstalleerd?

Typische toepassingen zijn onder meer industriële ESS-kasten, laagspanningsbussecties, elektrische PV-apparatuur, verdeelkasten, bedieningspanelen, generatorsystemen en hoofdschakelaarposities.

Wat moet ik controleren voordat ik een 200-4000A-messenschakelaar aanschaf?

Bevestig de nominale stroom, bedrijfsspanning, AC/DC-toepassing, poolopstelling, vereisten voor kortsluitvastheid, installatieafmetingen, aansluitmethode, bedieningsmechanisme, normen en eventuele projectspecifieke certificeringsvereisten.

Conclusie

De200-4000A messchakelaaris een praktische oplossing voor schakelen met hoge stromen en zichtbare elektrische isolatie waarbij een betrouwbare mechanische werking en een duidelijke onderhoudsscheiding belangrijk zijn. De SYK18-serie van Soutya combineert meerdere stroomconfiguraties, bladveercontactdruk, vertinde geleidende componenten en toepassingen die industriële ESS, PV-systemen, laagspanningsbussecties en generatorinstallaties omvatten. Voor ingenieurs en inkoopprofessionals moet het kiezen van het juiste model altijd beginnen met de feitelijke elektrische parameters en veiligheidseisen van het project.

Als u op zoek bent naar een betrouwbare isolatieoplossing voor hoge stromen voor een industrieel, commercieel, PV-, ESS- of generatorproject,neem contact met ons opom uw vereiste stroomsterkte, spanning, configuratie, toepassingsomstandigheden en technische specificaties te bespreken. Soutya kan u helpen bij het evalueren van de juiste messchakelaaroplossing voor uw elektrische systeem en professionele ondersteuning bieden voor uw inkoopvereisten.
