Hoogwaardige DC+AC-combinatorbox: geïntegreerde oplossingen voor hybride PV en BESS

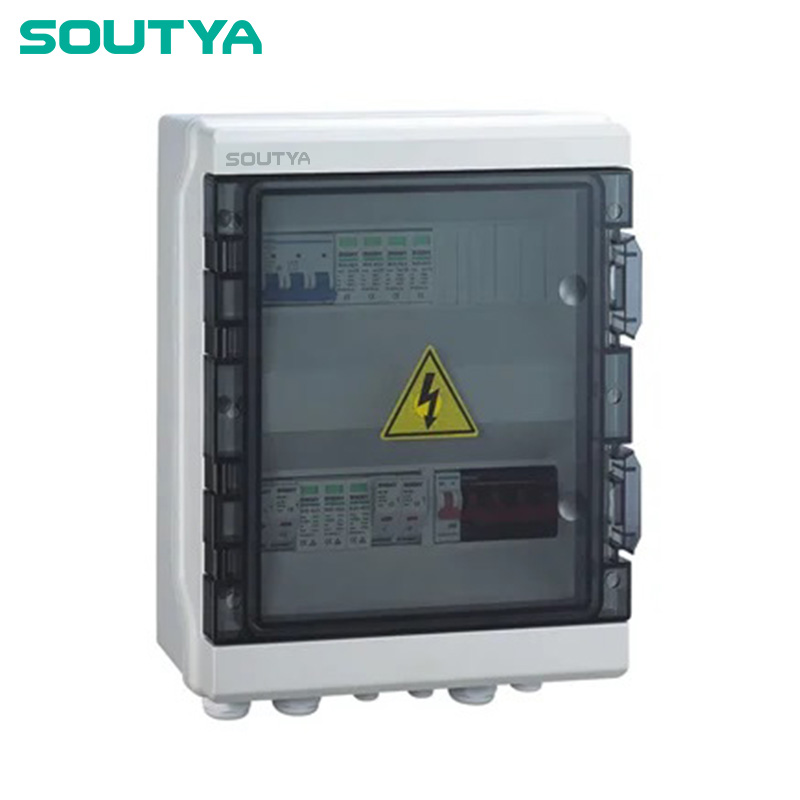

De DC+AC Combiner Box 1000V 2 In 1 Out, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, is een compacte hybride distributie-eenheid ontworpen voor residentiële en licht-commerciële PV-reeksen tot 6 kW.
▶ Configuratie: DC-zijde – 1 × 1000 V SPD, 2 × gPV-zekeringhouders en 1 × 2-polige 32 A roterende scheidingsschakelaar; AC-zijde – 1 × 2-polige RCBO 20 A 30 mA Type A en 1 × 275 V eenfasige SPD.

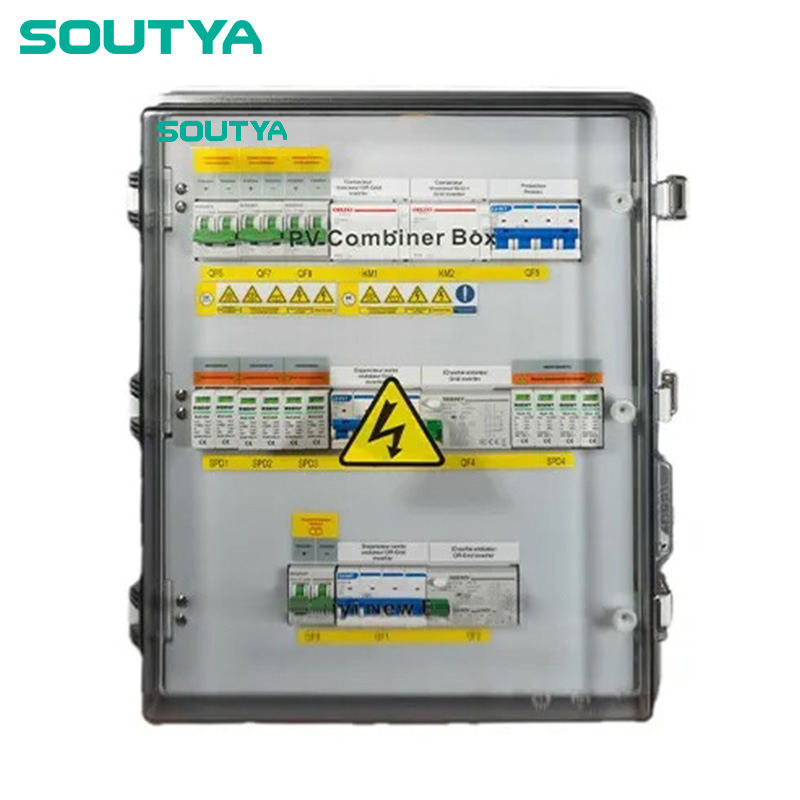

De 20 kW AC Optical Storage Integrated Box, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, is een driefasige hybride energiedistributie-eenheid ontworpen voor commerciële en lichtindustriële PV-plus-batterijsystemen met een vermogen tot 20 kW.
▶ Configuratie: DC-zijde – 3 × 600 V DC SPD en 4 × 2-polige DC-onderbrekers (drie PV-strings + één batterijstring); AC-zijde – 2 × 4-polige MCB's, 1 × 4-polige 385 V AC SPD, 2 × 4-polige AC-schakelaars en 1 × 4-polige RCCB 40 A 30 mA Type A.

De 7 kW AC Optical Storage Integrated Box, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, is een eenfasige hybride distributie-eenheid ontworpen voor residentiële en licht-commerciële PV-plus-batterijsystemen met een vermogen tot 7 kW.
▶ Configuratie: DC-zijde – 2 × 600 V DC SPD en 3 × 2-polige DC-onderbrekers; AC-zijde – 2 × 2-polige AC-MCB's, 1 × 275 V AC SPD, 2 × AC-schakelaars en 1 × 2-polige aardlekschakelaar.

De driefasige DC+AC-combinatorbox 600V 1000V 2 in 2 uit industriële box met BESS, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, is een hybride string-combinator en lastonderbreker, speciaal gebouwd voor commerciële daken, carportluifels en lichtindustriële PV-plus-BESS-installaties met een vermogen van 15–30 kW.
▶ Configuratie: drie 4-polige roterende DC-scheidingsschakelaars (speciaal voor PV string-1, string-2 en batterijstring), drie 1000 V gPV-zekeringhouders, twee 1000 V DC SPD's; AC-zijde één 4-polige RCBO 40 A 30 mA Type A, één 4-polige 385 V AC SPD en twee 3-polige MCB's.

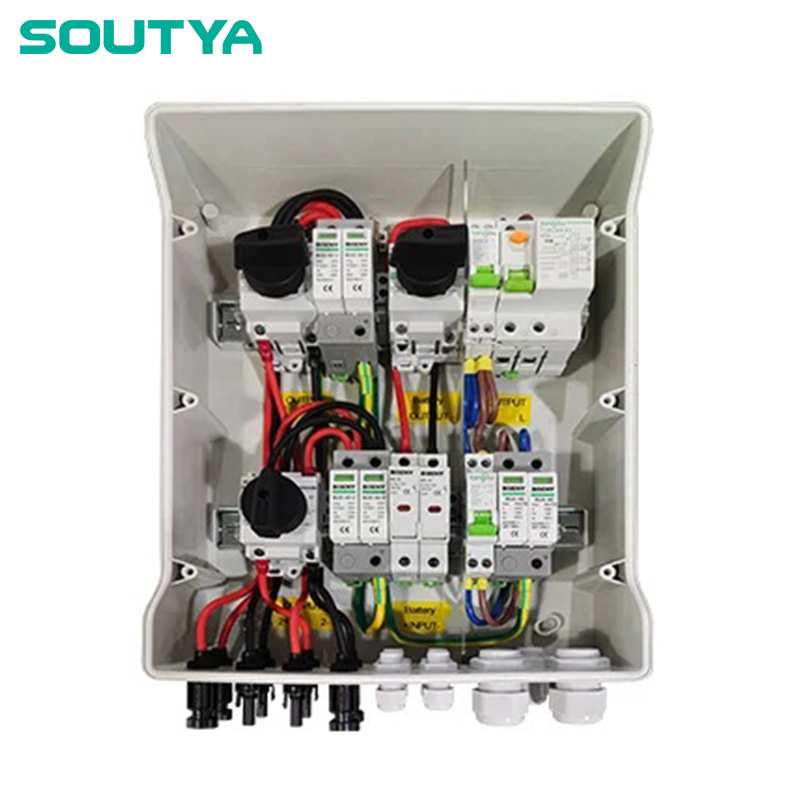

De eenfasige DC+AC combinerbox 600V 1000V 2 in 2 uit industriële box, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, is een hybride string-combinator en lastscheidingseenheid ontworpen voor PV-plus-BESS-daken, carportluifels en lichtindustriële systemen met een vermogen van 5–15 kW.
▶ Configuratie: drie DC-scheidingsschakelaars van het kooitype (specifieke string-1-schakelaar, string-2-schakelaar en batterij-stringschakelaar), twee 1000 V DC SPD's, drie zekeringhouders; AC-zijde één 2-polige RCBO 40 A 30 mA Type A, één 275 V enkelfasige SPD en twee enkelpolige MCB's.

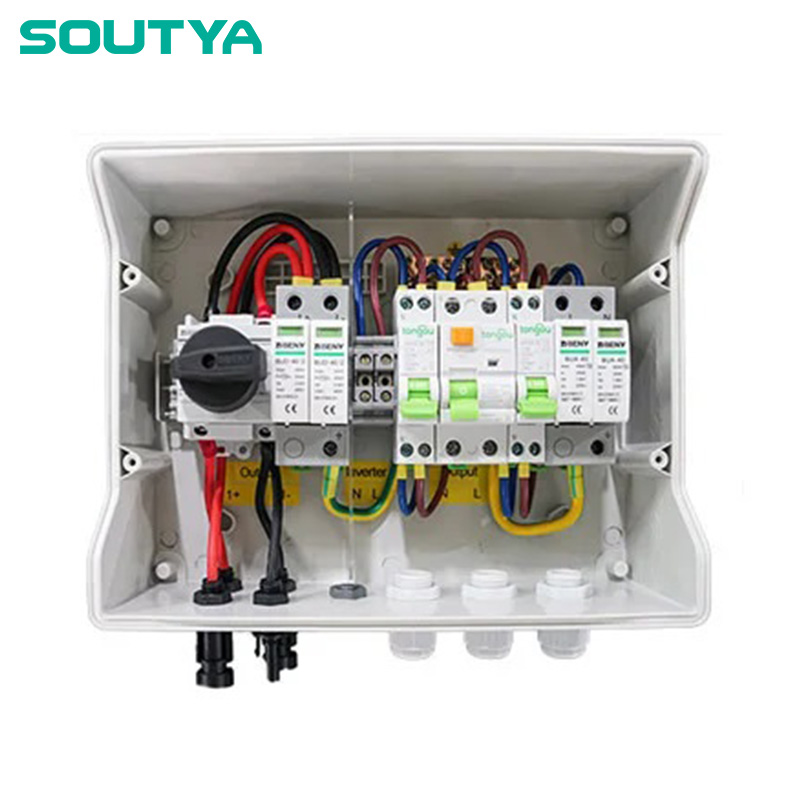

De DC+AC Combiner Box 600V 1000V 1 In 1 Out Industrial Box, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, is een volledig geïntegreerde, gebruiksklare combiner-isolatoreenheid, speciaal gebouwd voor compacte commerciële daken, carportluifels en lichtindustriële PV-strings met een vermogen van 5–15 kW.
▶ Configuratie: DC-zijde 600V/1000V SPD + kooi-type scheidingsschakelaar; AC-zijde SPD + 2P RCBO + twee 1P MCB's
