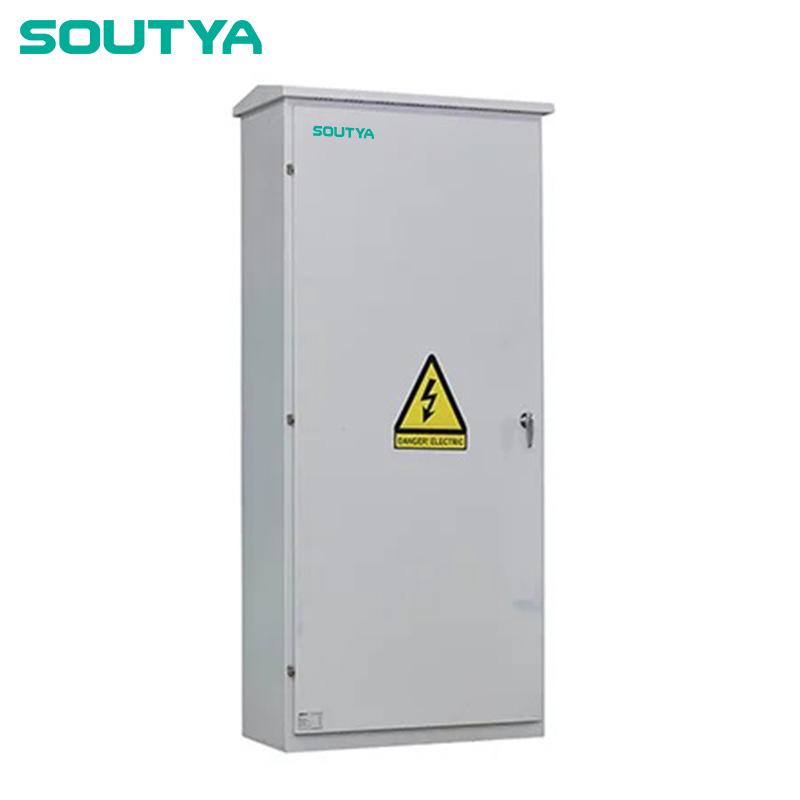

690V AC-combibox 4 in 1 uit

De 690V AC Combiner Box 4 In 1 Out, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC is een driefasige inverter-combinatoreenheid van 690 V gebouwd met een gepoedercoate, UV-bestendige stalen behuizing en IP65 / IK10-geclassificeerde afdichting voor duurzame buitenprestaties. De behuizing huizen vier 4-polige AC-stroomonderbrekers met gegoten behuizing (160-250A) die leveren individuele overstroom- en kortsluitbeveiliging voor elke inverteringang, terwijl een enkele 4-polige AC-stroomonderbreker met gegoten behuizing (630-1000A) zorgt voor zichtbare breukisolatie en overbelastingsbeveiliging voor de gecombineerde uitgang. In de fabriek bekabelde koperen L1-, L2-, L3-, N- en PE-rails garanderen betrouwbaarheid stroombelastbaarheid en potentiaalvereffening, en een ingebouwd Type 2 4 pole 690V AC-overspanningsbeveiliging beschermt tegen blikseminslag pieken. Ontworpen voor maximaal vier stringomvormers voor zonne-energie (4*110-138 kW). biedt essentiële AC-combinatie, overspanningsimmuniteit en onderhoudsveiligheid.

Toepassingsscenario's

1. Grondmontageblokken op utiliteitsschaal (320–550 kW)

De vier MCCB-ingangen van 160–250A zijn geschikt voor maximaal vier stringomvormers van 138 kW; de MCCB met een uitgang van 1000 A voedt een MV-transformatorstation, waardoor het aantal kabels wordt verminderd kosten voor het graven van grote zonneparken.

2. Skids voor centrale omvormer

Gemonteerd op hetzelfde frame als de omvormers, fungeert de box als een “lokale AC-hub” — het parallel schakelen van vier inverteruitgangen voordat één enkele grote kabel naar de hoofdring, waardoor de bedrading van de skid en de toegang voor onderhoud worden vereenvoudigd.

3. Commerciële Rooftop-arrays > 300 kW

IP65 stalen behuizing en IK10 slagvastheidsgraad maken installatie op een dak mogelijk de ruimte is beperkt; de componenten met een nominaal vermogen van 690 V verhogen de stringspanning, waardoor ze snijden DC-kabelverliezen en het compact houden van de AC-zijde.

4. Landbouwkassen en schuurclusters

De Type-2 690 V SPD beschermt ventilatie-, irrigatie- en melkapparatuur tegen blikseminslag die gebruikelijk is in open velden, terwijl MCCB's met individuele invoer laat boeren één omvormer isoleren zonder het hele cluster uit te schakelen.

5. Gedistribueerde commerciële locaties met 4 pods

Elke 160–250 A MCCB dient als lokale ontkoppeling voor een afzonderlijk gebouw vleugel- of carportpod; de gemeenschappelijke MCCB met een uitgang van 630–1000 A vereenvoudigt de meting en netaansluiting, terwijl de SPD de hele locatie beschermt tegen transiënten overspanningen.
