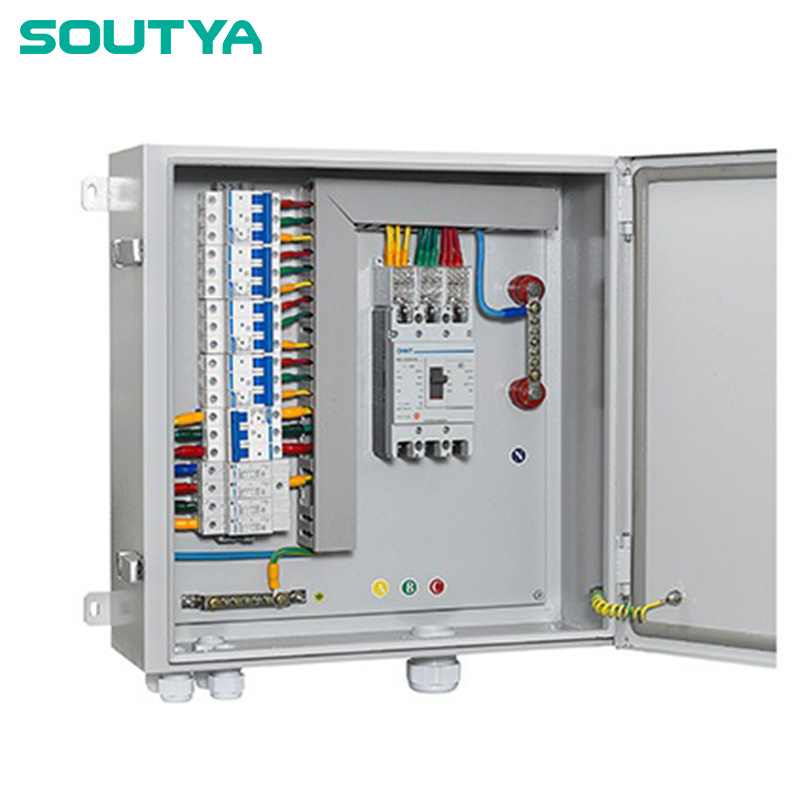

800V AC-combineerdoos 4 in 1 uit

De 800V AC Combiner Box 4 In 1 Out, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, is een speciale AC-combinereenheid die vaak wordt ingezet op grote commerciële daken, centrale omvormerskids of op de grond gemonteerde PV-installaties op utiliteitsschaal met een vermogen van 400-640 kW en hoger.
▶ Configuratie: 4 *4-polige AC-stroomonderbrekers met gegoten behuizing (160 A / 200 A / 250 A, 800 V nominale spanning), 1*4-polige AC-stroomonderbreker met gegoten behuizing (630 A / 800 A / 1000 A, 800 V nominale spanning) en 1 × Type II 4-polige 800V AC SPD.

De 800V AC Combiner Box 4 In 1 Out, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC is een driefasige inverter-combinatoreenheid van 800 V gebouwd met een gepoedercoate, UV-bestendige stalen behuizing en IP65 / IK10-geclassificeerde afdichting voor duurzame buitenprestaties. De behuizing huizen vier 4-polige AC MCCB's (160-250 A) die individuele overstroom leveren en kortsluitbeveiliging voor elke ingang van de omvormer, terwijl een enkele 4-polige AC MCCB (630-1000 A) biedt zichtbare onderbrekingsisolatie en bescherming tegen overbelasting voor de gecombineerde output. In de fabriek bekabelde koperen L1-, L2-, L3-, N- en PE-rails zorgen voor een betrouwbaar stroomvoerend vermogen en een potentiaalvereffening, en ingebouwde Type II 4-polige 800V AC SPD beschermt tegen door bliksem veroorzaakte spanningspieken. Ontworpen voor maximaal vier stringomvormers voor zonne-energie (4* 100-160 kW). biedt essentiële AC-combinatie, overspanningsimmuniteit en onderhoudsveiligheid.

Specificaties
Rastertopologie TN-S (5-draadssysteem:L1, L2, L3, PE, N)
Nominale spanning (VN) 800V
Nominale isolatiespanning (Ui) 1000V
Frequentie 50 Hz/60 Hz
Bedrijfstemperatuur -25 ℃ tot +60 ℃
Behuizing Tot IP65 (IEC 60529) / IK 10 (IEC62262)
Materiaal Poedercoating metaal
Dimensie 154*80*40cm
AC-ingang
Nummer (omvormer) 4 *zonne-omvormers tot 100 kW 4 *zonne-omvormers tot 120 kW 4 *zonne-omvormers tot 160 kW
AC-breker 4*800V 160A 4*800V 200A 4*800V 250A
Nominale stroom per ingang (incl.) Tot 160A Tot 200A Tot 250A
Verbinding Via V-klem (voor Al- en Cu-kabels)
AC-uitgang
Nummer 1 per fase (Optioneel 2)
AC-breker 1*800V 630A 1*800V 800A 1*800V 1000A
Nominale stroomuitgang (InA) 630A 800A 1000A
Verbinding Via V-klem (voor Al- en Cu-kabels)
Overspanningsbeveiligingsapparaat
Type Type 2 AC 4P

Toepassingsscenario's

1. Grondgemonteerde blokken op utiliteitsschaal (400–640 kW)

De vier MCCB-ingangen van 160–250 A accepteren maximaal vier stringomvormers van 160 kW; de MCCB met een uitgang van 1000 A voedt een middenspanningstransformator van 690/800 V, het verminderen van kabelverliezen en het graven van sleuven in grote zonneparken.

2. Centrale omvormer-skid-substations

De box, gemonteerd naast het omvormerrek, fungeert als een “lokale AC-hub” – het parallel schakelen van vier 800 V-omvormeruitgangen vóór een enkele grote feeder naar de MV-schakelapparatuur, vereenvoudigt de bedrading van skids en de toegang voor onderhoud.

3. Grote commerciële daken > 400 kW

IP65 stalen behuizing en IK10 slagvastheidsgraad maken plaatsing op het dak mogelijk de ruimte is krap; de componenten met een nominaal vermogen van 800 V verhogen de stringspanning, waardoor de gelijkstroom wordt uitgeschakeld bekabelingskosten terwijl de AC-zijde compact en afsluitbaar blijft.

4. Landbouwkassen en schuurclusters

De Type-2 800 V SPD beschermt irrigatiepompen, ventilatoren en melken apparatuur tegen blikseminslag die gebruikelijk is in open velden, hoewel individueel Met input-MCCB's kunnen boeren één omvormer isoleren zonder de omvormer uit te schakelen gehele cluster.

5. Verspreide industriële locaties met 4 pods

Elke 160–250 A MCCB dient als lokale ontkoppeling voor een afzonderlijk gebouw vleugel- of carportpod; de gemeenschappelijke MCCB met een uitgang van 800–1000 A vereenvoudigt de meting en netaansluiting, terwijl de SPD de hele locatie beschermt tegen transiënten overspanningen.
