PV-bewakingsbox

De SYCM7 PV Monitoring Box IP65-behuizing, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, bevat een speciale gegevensverzamelaar voor het monitoringbeheerplatform voor fotovoltaïsche en energieopslagsystemen. Het maakt het mogelijk Interface-aggregatie, protocolconversie, gegevensverzameling, gegevensopslag, gecentraliseerde monitoring en gecentraliseerd onderhoud voor verschillende apparaten binnen de fotovoltaïsche en energieopslagsystemen.

Netwerkapplicaties

Van toepassing op fotovoltaïsche en energieopslagsystemen:

1. Ondersteunt bijna-end bediening via mobiele app via ingebouwd WLAN.
2. Ondersteunt netwerken viaRs485:
- Maakt verbinding met Huawei-omvormers, PID en andere apparaten.
- Maakt verbinding met omvormers van derden, instrumenten voor milieubewaking, box-substations (STS) en meters met behulp van de standaard Modbus-RTU-protocol. - Verbinding met meters via het DL/T645-protocol.
- Maakt verbinding met apparaten die het standaard IEC103-protocol gebruiken.
3. Ondersteunt netwerken via Ethernet om omvormers, slimme energieopslagcontrollers (Smart PCS), intelligent aan te sluiten string-energieopslagsystemen, MBUS CCO en STS.
4. Ondersteunt MBUS-netwerken om Huawei-omvormers en PID-PVBOX aan te sluiten die MBUS-communicatie ondersteunen.
5. Ondersteunt dual-plane redundante netwerken voor betrouwbare transmissie.
6. Ondersteunt verbinding met managementsystemen:
- Maakt verbinding met beheersystemen of apparaten van derden met behulp van het Modbus-TCP-protocol via een bekabeld of draadloos netwerk.
- Maakt verbinding met beheersystemen of apparaten van derden met behulp van het IEC104-protocol via een bekabeld netwerk in een lokaal netwerk.
- Maakt verbinding met beheersystemen of apparaten van derden met behulp van het GOOSE-protocol via een bekabeld netwerk.

Opmerking:
Ondersteunt geen netwerken via 4G/3G/2G of LTE-privénetwerken om verbinding te maken met beheersystemen die het IEC104-protocol gebruiken.

Typische netwerkscenario's

Ondersteunt fiber-ringnetwerken, fiber-star-netwerken en Ethernet-star-netwerken.

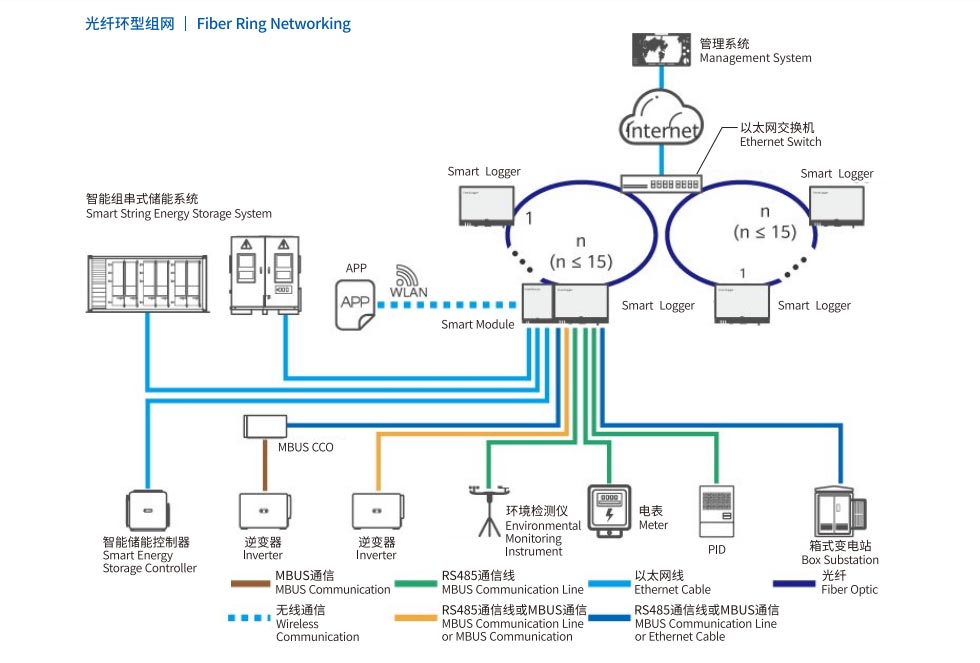

1.Fiber Ring-netwerken

Opmerking:
Het glasvezelringnetwerk bestaande uit SmartLoggers kan maximaal 15 SmartLoggers verbinden, die elk verbinding kunnen maken omvormers, instrumenten voor milieubewaking, meters en andere apparaten.
De glasvezelswitch moet het standaard RSTP-protocol ondersteunen en ingeschakeld zijn. Stel de bridge-prioriteit van de switch hoger in dan 0x8000 van de SmartLogger (aanbevolen: 0x7000; hoe lager de waarde, hoe hoger de bridge-prioriteit). De configuratie methode voor RSTP en brugprioriteit moeten worden geraadpleegd met de fabrikant. Als de switch RSTP niet ondersteunt, wordt de Het glasvezelringnetwerk moet worden omgezet naar een keten- of stertopologie.
Meerdere glasvezelringnetwerken kunnen worden samengevoegd via een Ethernet-switch en vervolgens worden aangesloten op het beheersysteem.

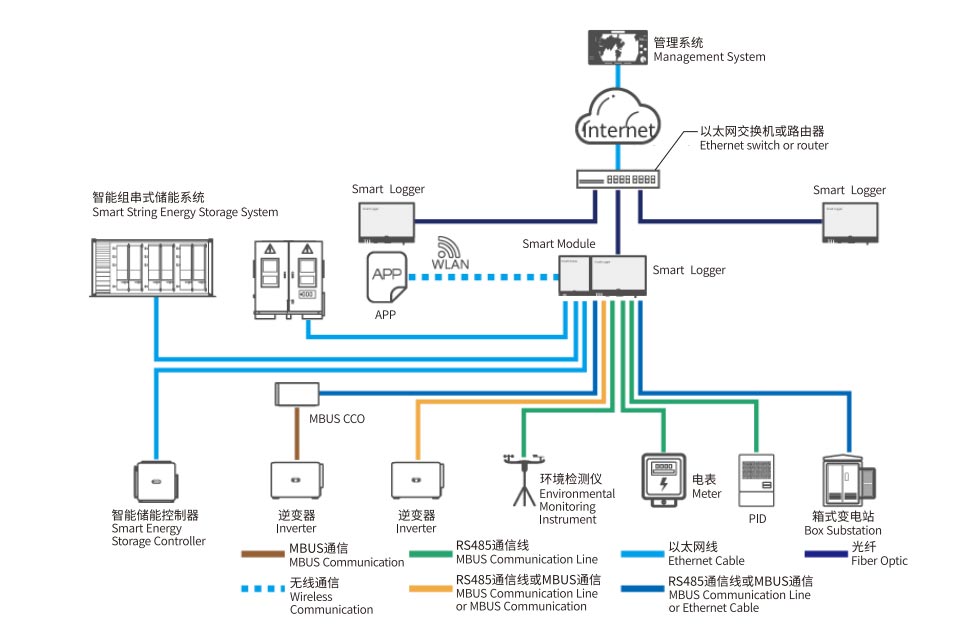

2.Fiber- of Ethernet Star-netwerken

Opmerking:
Meerdere SmartLoggers kunnen worden samengevoegd via een Ethernet-switch en vervolgens worden aangesloten op het beheersysteem.
Bij het aansluiten van SmartLoggers op de Ethernet-switch via glasvezel is de maximale communicatieafstand 12 kilometer (met optionele 100 Mbps optische module) of 10 kilometer (met optionele 1 Gbps optische module); wanneer verbonden via Ethernet kabel, de maximale afstand is 100 meter.
SmartLogger ondersteunt draadloze netwerken, waaronder 4G/3G/2G en LTE-privénetwerken.

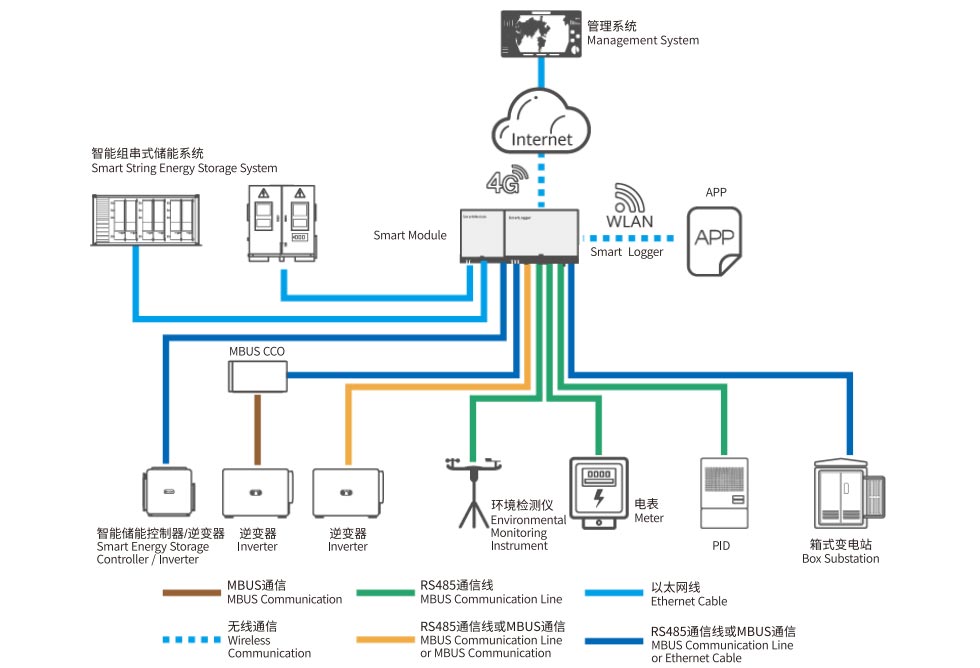

3.4G-netwerken

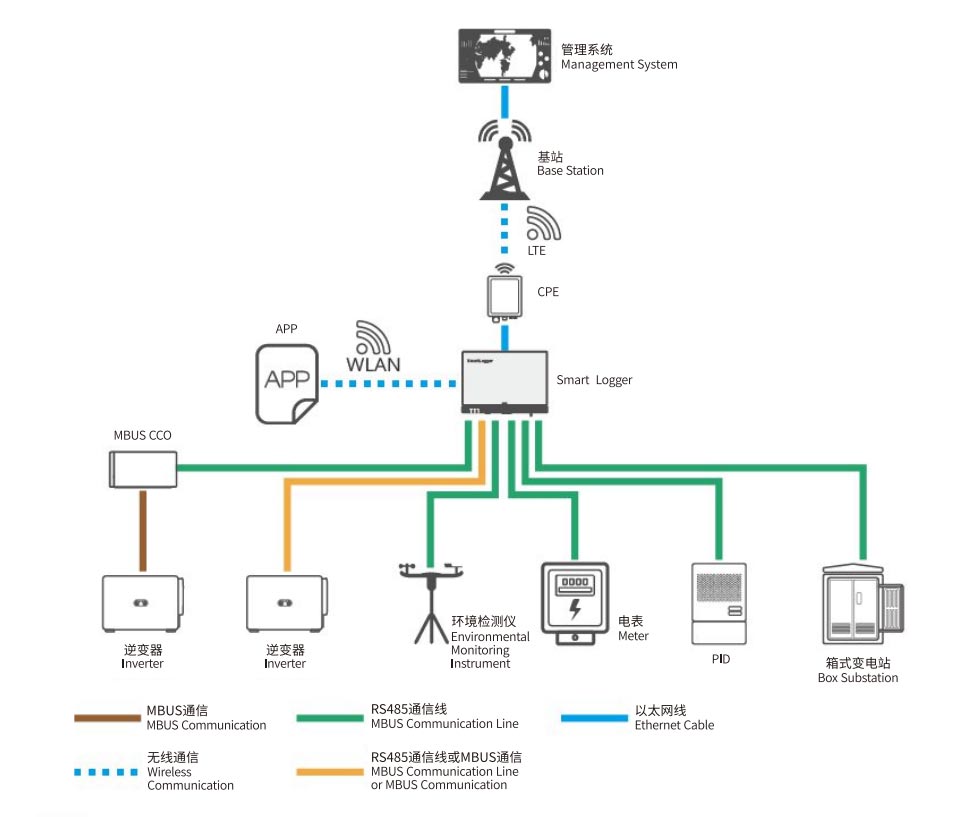

4.LTE Privénetwerknetwerken

Opmerking:
De WAN-poort van de SmartLogger maakt verbinding met de CPE (apparatuur op locatie van de klant) via een POE-module en een POE-piek beschermer.
Het IP-adres van de SmartLogger en het IP-adres van de CPE moeten binnen hetzelfde subnet worden ingesteld.
