DC+AC-combineerdoos 1000V 2 in 1 uit

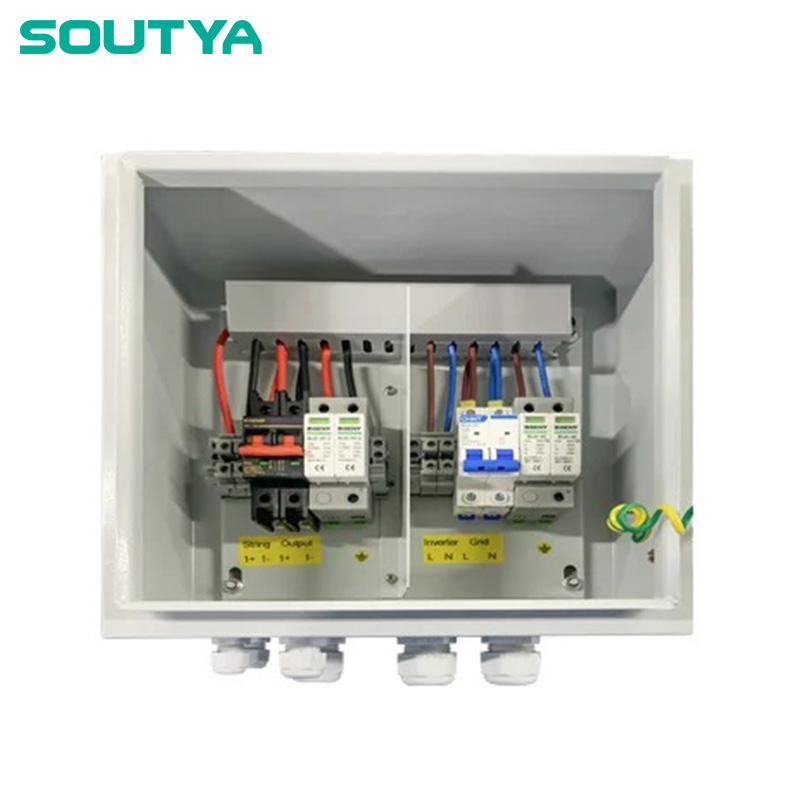

De DC+AC Combiner Box 1000V 2 In 1 Out, geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC is een hybride van 1000 V DC en 230 V AC combiner-isolatoreenheid vervaardigd uit UV-gestabiliseerd polycarbonaat behuizing en IP65-geclassificeerde afdichting voor duurzame inzet buitenshuis. De behuizing integreert een overspanningsbeveiligingsapparaat van 1000 V DC, twee gPV-zekeringhouders en één 2-polige kooi-isolatieschakelaar van 32 A die overspanning levert en lastonderbrekingsbeveiliging voor dubbele PV-strings, terwijl in de fabriek positief bedraad, negatieve en PE-rails zorgen voor een betrouwbare aardingscontinuïteit. Op de enkelfasige AC-zijde, hierin bevindt zich een 2-polige RCBO 20 A 30 mA Type A en een 275 V AC SPD, allemaal in de fabriek gemonteerd op DIN-rails achter een vlamvertrager partitie. Het is ontworpen voor 2-string PV-subarrays tot 6 kW en biedt essentiële combinatie, immuniteit tegen overspanningen, aardfoutbeveiliging en handleiding isolatie in één afsluitbare wandkast.

1. Residentiële daken (4–6 kW)

De 2-snarige ingang past perfect bij de gebruikelijke PV-indelingen in huishoudens; de doos combineert en isoleert beide strings voordat een eenfasige omvormer wordt gevoed, terwijl de ingebouwde RCBO en SPD binnenverdeelborden beschermen tegen bliksem- en aardfoutgebeurtenissen.

2. Luifels voor carports en garages

De ondiepe, IP65-behuizing voor wandmontage kan aan smalle stalen balken worden vastgeschroefd parkeeroverkappingen een afsluitbaar, zichtbaar isolatiepunt voor PV-circuits en a kant-en-klare AC-uitgang voor EV-laders of verlichtingscircuits.

3. Landbouwschuren en schuren

UV-gestabiliseerd polycarbonaat en draaigreep in de voordeur maken doorspoelen mogelijk montage op stalwanden; boeren kunnen PV-strings zelfstandig loskoppelen wanneer onderhoud van ventilatie- of voerapparatuur, terwijl de AC SPD het melken bewaakt machines tegen transiënten.

4. Licht-industriële gevel BIPV

De vlamvertragende scheidingswand en transparante deur laten onderhoudsteams toe bekijk de status van de stroomonderbreker zonder de kast te openen, voor een nette, hub voor buitengebruik voor in de gevel geïntegreerde modules die een 230 V-kantoor voeden schakelbord.

5. Op de grond gemonteerde subarrays tot 6 kW

In de fabriek bekabelde DC-bussen en eenfasige AC-sectie verminderen de bedradingstijd ter plaatse voor tracker- of rijen met vaste kanteling, wat een plug-and-play-combinator levert die combineert twee PV-strings en biedt omvormer-ready AC-bescherming in één weerbestendige doos.
