Externe DC-isolatieschakelaar

De SYDSE-32 externe DC-isolatorschakelaar, geleverd door de in China gevestigde fabrikant Zhejiang Soutya New Energy LLC, is een 300-1500 V DC, 32 A niet-gepolariseerde draaischakelaar met een contactopening van 8 mm en draaifunctie met dubbele onderbreking contacten voor snelle boogdoving. Het is ontworpen voor een betrouwbare handleiding isolatie in PV-combiboxen, batterijreeksen en energieopslagsystemen.

Kenmerkend

Niet-polariteit
IP66-bescherming
Korte boog
Vlamvertragend materiaal
Roterend contact met zelfreinigend ontwerp

Toepassingsscenario's

1.PV-stringcombinatieboxen

De isolator wordt gemonteerd tussen inkomende strings en de DC-bus installateurs een zichtbaar, afsluitbaar breekpunt voor veilig stringonderhoud of snelle uitschakeling tijdens storingscondities.

2. Energieopslagrekken voor batterijen

Geplaatst op de positieve en negatieve poten van elk cluster, kunnen technici er gebruik van maken om individuele batterijrekken te isoleren zonder de hele bank uit te schakelen, ondersteuning van hot-swap-onderhoud en brandveiligheidsprotocollen.

3. ESS-skids in containers

Gebruikt als handmatige DC-ontkoppeling op de buitenmuur van de skid, de IP66 behuizing is bestand tegen afspoelen en stof, terwijl de contactopening van 8 mm voldoet aan de Isolatievereiste van 1500 V voor NEC 690.35 en IEC 60364-5-53.

4.EV snellaadkasten

Het niet-gepolariseerde, bidirectionele ontwerp onderbreekt de 800–1000 V DC veilig koppeling tussen laadmodule en accupakket, waardoor noodstop of modulevervanging zonder boogschade.

5. Commerciële omvormers op het dak

De draaigreep wordt direct onder de omvormer gemonteerd en kan worden vergrendeld de UIT-positie voor lock-out/tag-out tijdens vervanging van de omvormer of Onderhoud bij boogfouten, waardoor het niet meer nodig is om naar de dakrandcombinator te klimmen doos.

Technische parameter

Bedradingsparameters

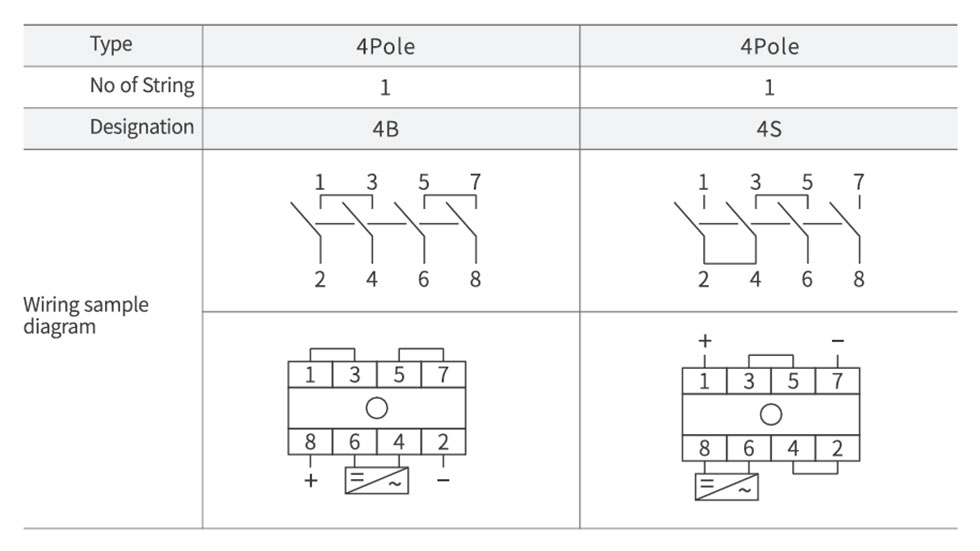

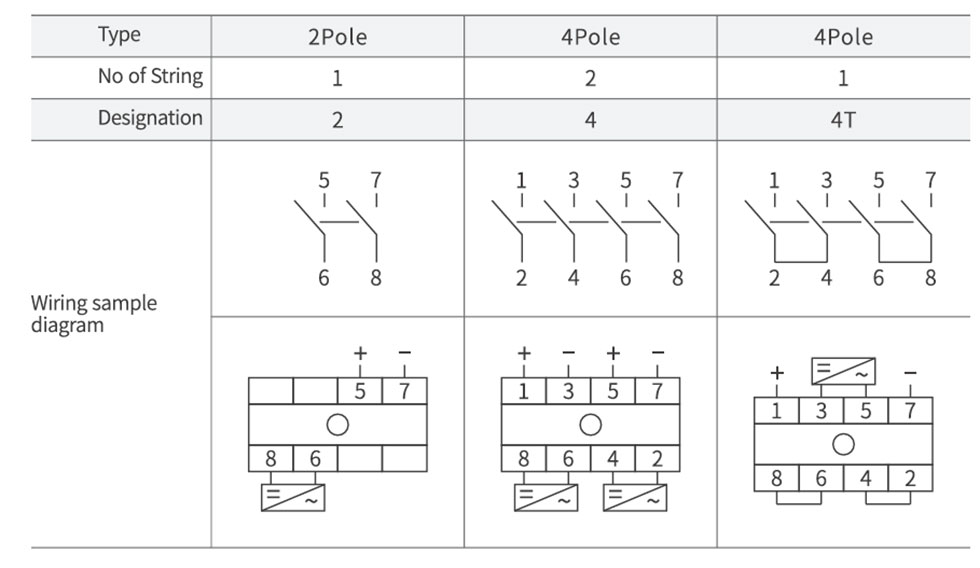

Bedradingsschema

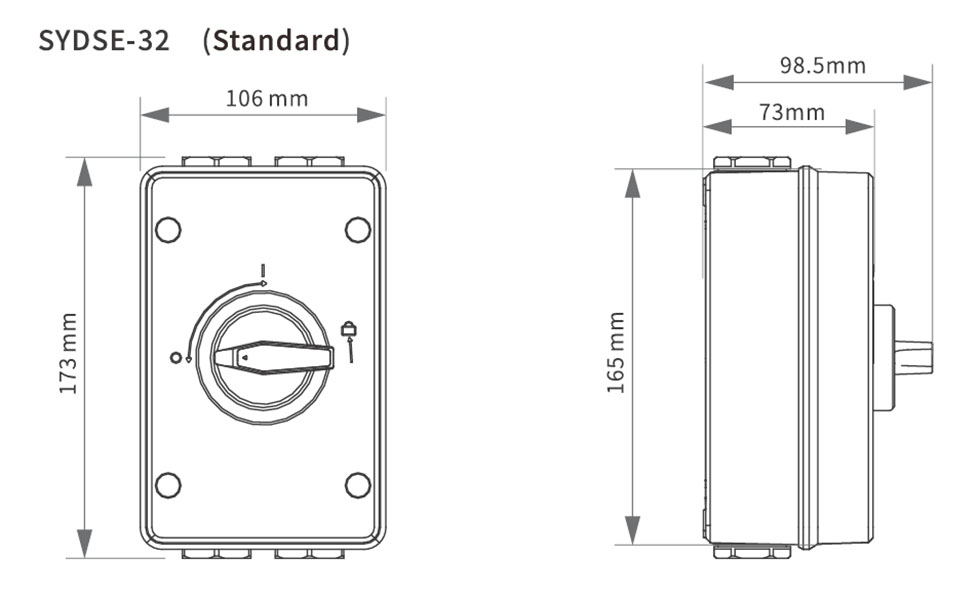

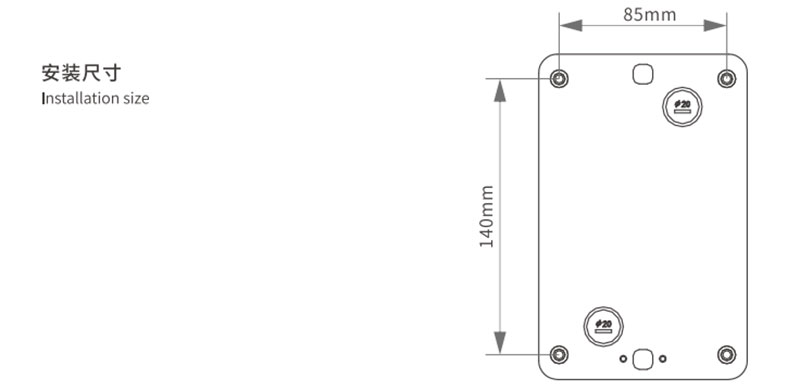

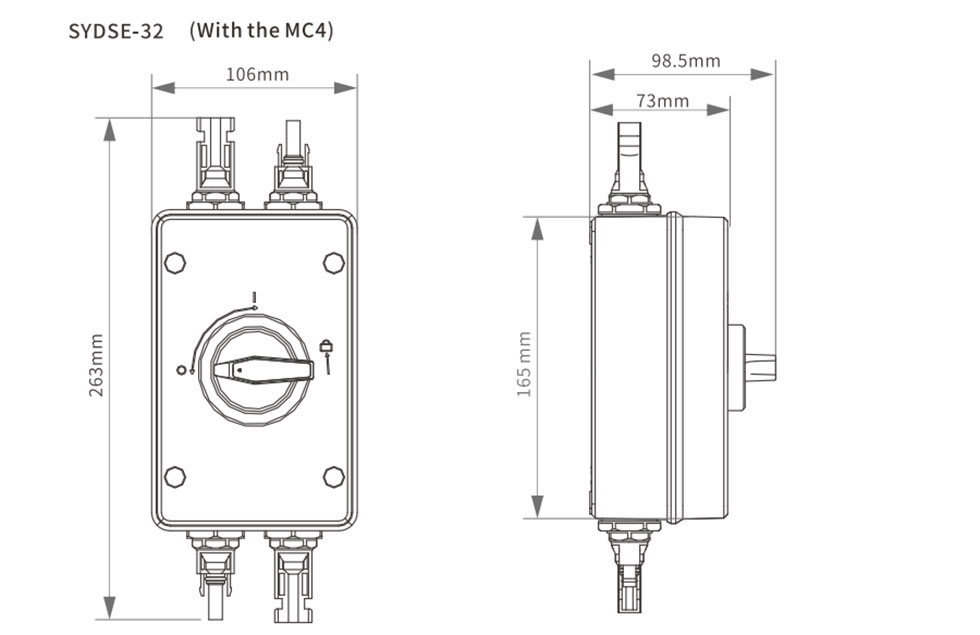

Uiterlijk en installatieafmetingen
