1500 V DC-overspanningsbeveiliging

Het SYS5-40P 1500V DC-overspanningsbeveiligingsapparaat, geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een 500–1500 V DC, T2-klasse SPD met 40 kA maximale ontlaadstroom en ≤5,2 kV spanningsbeveiliging niveau, met een fail-safe thermische ontkoppeling en omschakeling op afstand signaalcontact voor SCADA-integratie, ontworpen voor overspanningsimmuniteit in PV-arrays op nutsschaal, gecontaineriseerde BESS en krachtig opladen van EV's infrastructuur.

Toepassingsscenario's

1. 1500 V-zonneparken op nutsschaal

In de DC-kast met 3,3 MW inverterstations, één SPD per MPPT-ingang beschermt tegen directe en indirecte bliksem. Het beveiligingsniveau van 5,2 kV voldoet aan de isolatiecoördinatie van 6 kV, terwijl de uitgang op afstand wordt gevoed de fabriek SCADA voor gecentraliseerde piekbewaking.

2. BESS in containers (2–5 MWh)

Op de batterijclusterbus van 1200–1500 V is de SPD ernaast op een rail gemonteerd zekeringen; het droge thermische contact wordt in de PCS doorgelust noodstopcircuit, dat de omvormer onmiddellijk blokkeert als de SPD uitvalt en het voorkomen van boogvoortplanting.

3.1500 V ultrasnelle oplaadhubs ≥360 kW

Zowel de gelijkrichterkast 1500 V bus als de 1000 V accuwisselwagen circuit zijn parallel geschakeld met SPD's, waardoor steile frontpieken van 2 kV/μs worden beperkt hoogvermogenschakelaars en beveiliging van 1700 V IGBT-modules.

4.Agro-PV-trackersystemen in bergachtig terrein

Tracker-motorvoedingen (1000 V) werken lang naast 1500 V-snaren afstanden; de SPD, geïnstalleerd in de aansluitdoos van de tracker, voorkomt geïnduceerde piekt door koppeling in de snaren en vermijdt PID en combinerbox isolatie kapot.

5. Offshore PV-boosterplatforms

In het bovenzijde 1500 V DC verzamelpaneel, vernikkelde koperen aansluitklemmen met anti-zoutsproeicoating worden gebruikt. Het externe signaal wordt omgezet via glasvezel naar het controlecentrum aan land, waardoor realtime piekstatus mogelijk wordt monitoring 40 km uit de kust.

Technische parameter

Opmerking: SPD uit de T2-categorie wordt voornamelijk gebruikt in de belangrijkste inkomende kasten van distributiesystemen.

Accessoire apparaat

Storingsisolatieapparaat

De overspanningsbeveiliging is uitgerust met een beveiligingsapparaat voor storingsisolatie. Wanneer de beschermer kapot gaat door oververhitting, kan dit apparaat dat wel koppelt hem automatisch los van het elektriciteitsnet terwijl er een indicatie signaal. Wanneer de beschermer normaal functioneert, zal de indicator raam geeft groen weer; na foutisolatie wordt het venster rood weergegeven.

Alarmsignaalapparaat op afstand

De beschermer kan worden vervaardigd met signaalcontacten op afstand. Dit apparaat bevat een set normaal open en normaal gesloten contacten. Wanneer de De beschermer functioneert normaal, het normaal gesloten contact is ingeschakeld. Als een of meer modules van de beschermer uitvallen, schakelt het contact uit normaal gesloten naar normaal open, waarbij het normaal open contact wordt geactiveerd een storingssignaal uitzenden.

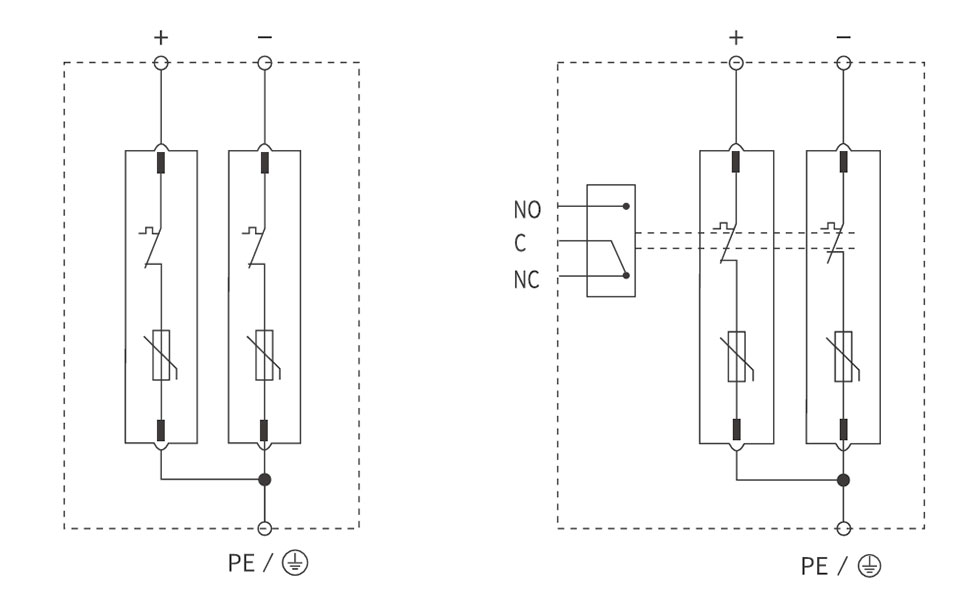

Bedradingsschema

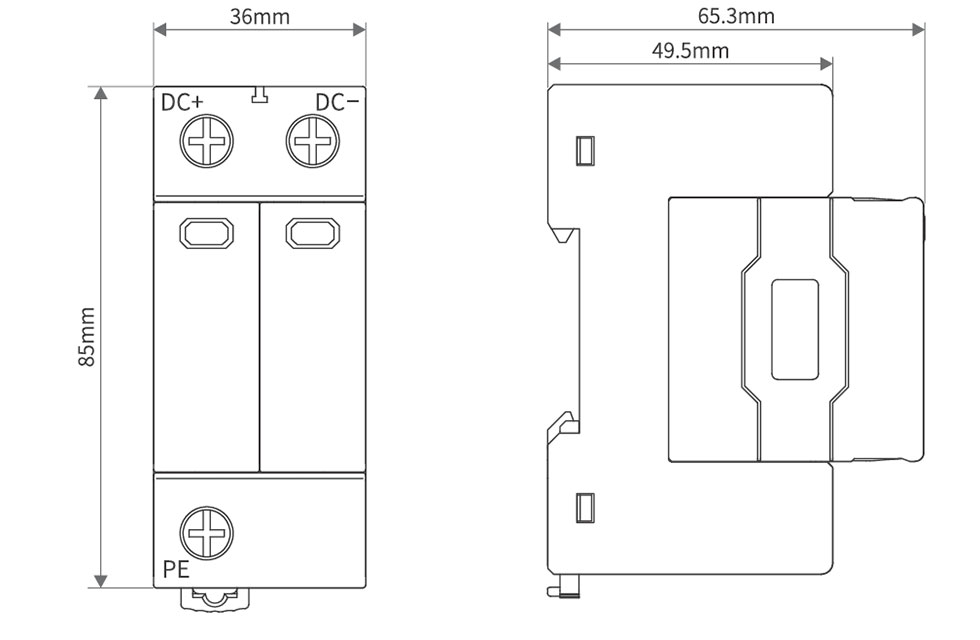

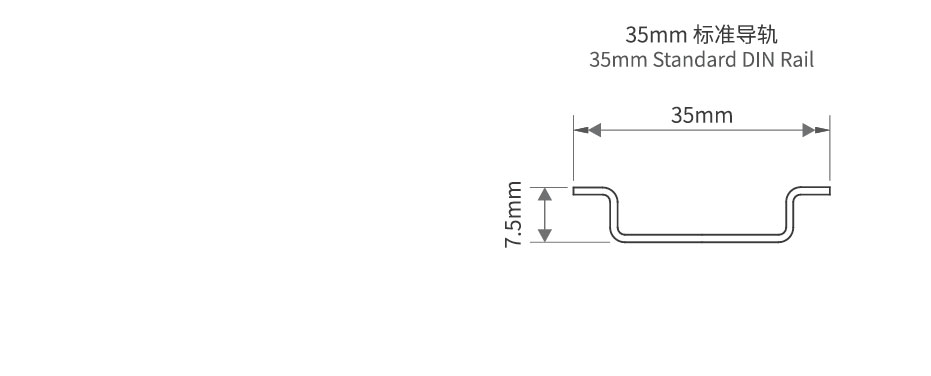

Uiterlijk en installatieafmetingen
