1000 V DC-overspanningsbeveiliging

Het SYS5-40P 1000V DC-overspanningsbeveiligingsapparaat, geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een 500–1000 V DC, T2-klasse SPD met 40 kA maximale ontlaadstroom en ≤3,9 kV spanningsbeveiliging niveau, ontworpen om bliksem- en schakelpieken in woningen op te vangen PV-reeksen op het dak, kleine C&I-zonnecentrales en huishoudelijke batterijopslag systemen.

Toepassingsscenario's

1. Residentiële PV op het dak

Gemonteerd aan de DC-zijde van een- of driefasige stringomvormers van 5–20 kW, het houdt geïnduceerde bliksem en schakeltransiënten vast; de 3,9 kV-beveiliging niveau garandeert stringisolatie van 600–800 V, terwijl de IP20 DIN-rail behuizing past in een huisverdeelbord.

2. Kleine C&I-zonnecentrales met metalen dek

Bij systemen van 20–60 kW wordt één SPD per twee strings in de string geïnstalleerd combineerdoos. De contacten voor externe signalen zijn parallel geschakeld en aangesloten op de de RS-485-poort van de omvormer, waardoor er “SPD-storing”-alarmen naar de mobiele telefoon van de eigenaar worden verzonden app- en snij-inspecties ter plaatse.

3.Home hybride PV-batterijeenheden

Tussen de 48 V/51,2 V-batterijstapel en de 600 V DC-bus van een alles-in-één omvormer voorkomt de SPD schakelpieken die worden gegenereerd door de DC-DC-batterij fasen van reflectie in PV-modules.

4.Gemeenschappelijke DC-laders ≤80 kW

Op de 750 V DC-bus die de voedingsmodules voedt, onderdrukt de SPD boogvorming spanningspieken veroorzaakt door frequente plug-/unplug-cycli, waardoor het interne SiC wordt beschermd MOSFET's en Hall-sensoren.

5. Zonne-energie-retrofits voor telecomtorens

Een belasting van –48 V deelt hetzelfde aardingsnetwerk met een 800 V PV-bus; de SPD stopt de bliksem die langs de voedingskabels naar de elektriciteitsschuilplaats beweegt, BBU en transportapparatuur in de lucht houden.

Technische parameter

Opmerking: SPD van categorie T2 wordt voornamelijk gebruikt in de belangrijkste inkomende kasten van distributiesystemen.

Accessoire apparaat

Storingsisolatieapparaat

De overspanningsbeveiliging is uitgerust met een beveiligingsapparaat voor storingsisolatie. Wanneer de beschermer kapot gaat door oververhitting, kan dit apparaat deze automatisch loskoppelen van het elektriciteitsnet en tegelijkertijd een indicatiesignaal geven. Wanneer de beschermer normaal functioneert, wordt het indicatievenster groen weergegeven; na foutisolatie wordt het venster rood weergegeven.

Alarmsignaalapparaat op afstand

De beschermer kan worden vervaardigd met signaalcontacten op afstand. Dit apparaat bevat een set normaal open en normaal gesloten contacten. Wanneer de beschermer normaal functioneert, wordt het normaal gesloten contact ingeschakeld. Als een of meer modules van de beschermer defect raken, schakelt het contact over van normaal gesloten naar normaal open, waardoor het normaal open contact wordt geactiveerd om een ​​foutsignaal te verzenden.

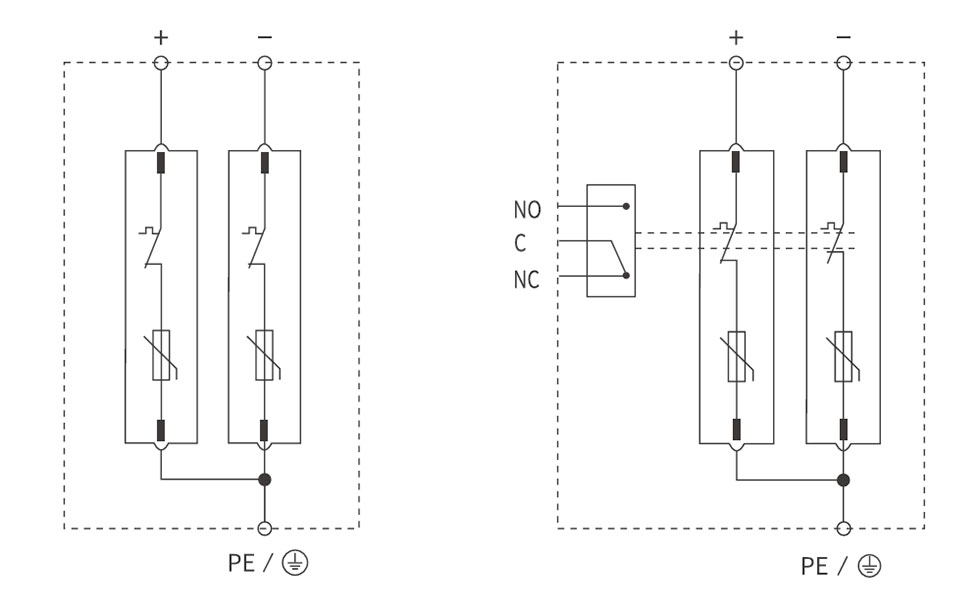

Bedradingsschema

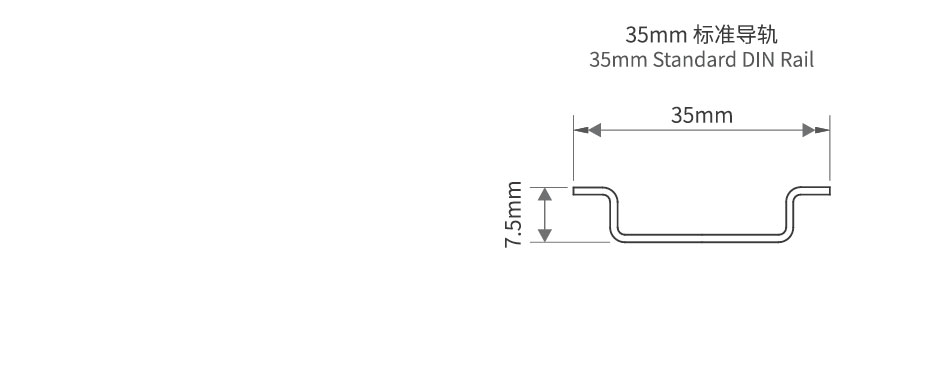

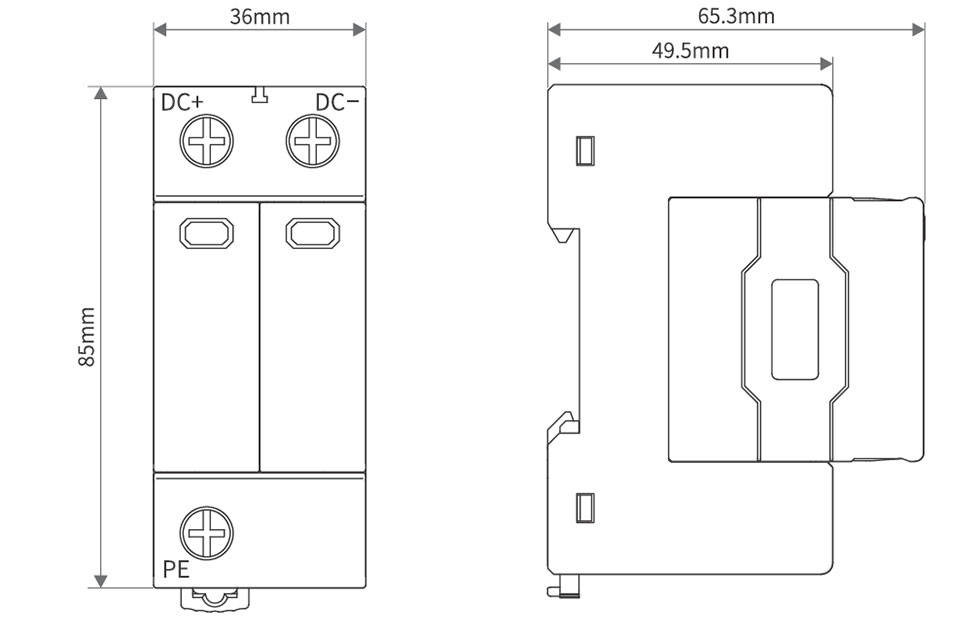

Uiterlijk en installatieafmetingen
