1000V DC combinerbox 4 in 2 uit Isolatortype

Het 1000V DC Combiner Box 4 In 2 Out Isolator-type, geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een 1000 V DC PV-combinatoreenheid met een brandvertragende pc-behuizing en IP66-bescherming die zorgt voor hoge duurzaamheid en betrouwbare buitenprestaties. Het apparaat integreert kritische veiligheidscomponenten waaronder 2 DC-overspanningsbeveiligingen, 8 DC zekeringhouders en 2 DC-scheidingsschakelaars van het kooitype. Het is ontworpen om bieden uitgebreide isolatiebescherming, lekbescherming en aarding bescherming in 4-string fotovoltaïsche systemen.

Technische parameter

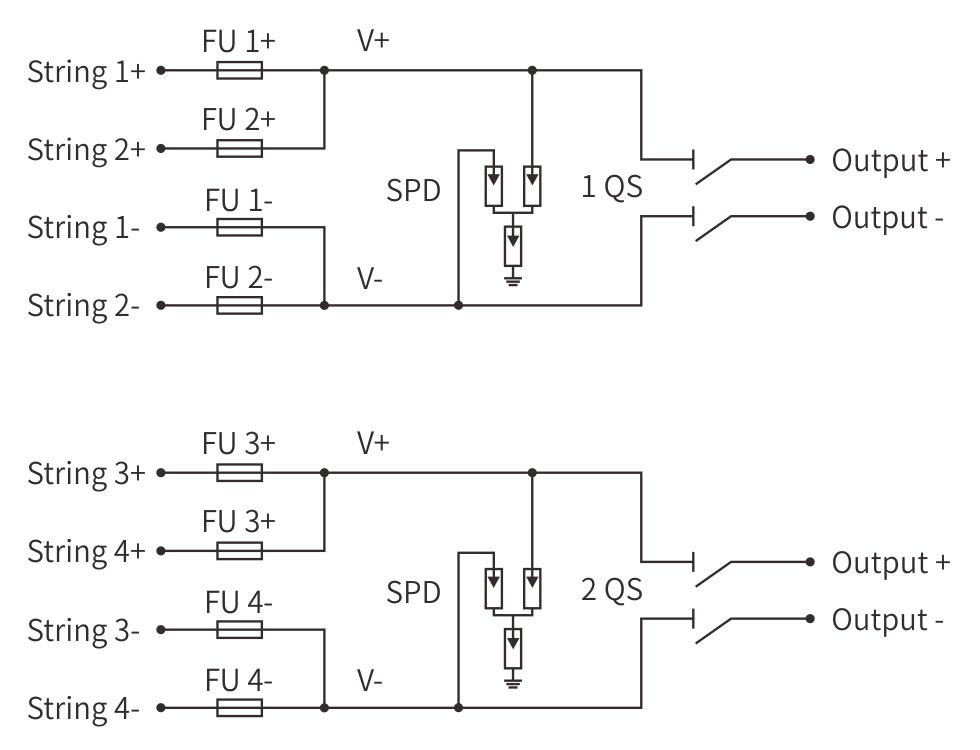

Bedradingsschema

Toepassingsscenario's

Commercieel dak met 1,4 snaren

Gebouwd voor grote winkels, werkplaatsen en magazijnen met vier PV-reeksen over brede daken. De box voegt ze samen tot twee onafhankelijke uitgangen, dus één De omvormer kan de werkvloer voeden, terwijl een andere het kantoor ondersteunt. Tweeling roterende isolatoren zorgen voor vergrendeling binnen enkele seconden, en IP66 houdt stofstormen tegen afspuiten.

2. Subarrays voor zonne-energieboerderijen

Schuift op combineertafels in zonneparken van 1–10 MW. Er komen vier subarrays binnen, er gaan twee homerun-kabels uit – elk met zijn eigen isolator – waardoor O&M-ploegen kunnen werken schakel de helft van het veld uit voor snarenvervanging zonder de rest aan te raken. Dubbele SPD's vangen blikseminslagen in de buurt op.

3. Krachtige landbouw

Klemmen aan schuurmuren of draai-geïrrigeerde velden waar vier snaren pompen aandrijven en graandrogers. Individuele zekeringen per string voorkomen een aardlek in één voorkomen dat de gehele watervoorziening van het gewas wordt gedood. UV-stabiele IP66-schaal lacht tegen kunstmeststof en dagelijkse spoelbeurten.

4. Hybrides met zonne-energieopslag

Montage op de accuhut: vier strings in, uitgang A naar de hybride omvormer, uitgang B naar de MPPT-lader. Beide paden kunnen worden geïsoleerd met een draai van een eigen handvat, zodat technici batterijen kunnen verwisselen of de omvormer opnieuw kunnen opstarten zonder het verduisteren van de kritische belasting.

5. Telecom-/off-grid-stations op afstand

Wordt aan de paal vastgemaakt achter vier slanke panelen die redundante DC-ringen voeden voor radio's en sensoren. Brandvertragende, IP66-behuizing overleeft -40 °C nachten en woestijnzon, terwijl de twee uitgangspoten de communicatieapparatuur zelfs in leven houden wanneer één kant naar beneden is voor onderhoud.
