1000V DC combinerbox 2 in 1 uit Isolatortype

Het 1000V DC Combiner Box 2 In 1 Out Isolator-type, geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een fotovoltaïsche installatie van 1000 V DC aggregatie-eenheid gebouwd voor zware dak- en veldomstandigheden. De De UV-gestabiliseerde behuizing van polycarbonaat heeft een IP65-afdichting om stof en vuil te blokkeren slagregen, terwijl een enkele, aan de voorzijde bediende roterende DC-isolator van het kooitype aanwezig is levert zichtbare breukisolatie voor lock-out/tag-out-veiligheid. Intern, twee PV-strings worden afzonderlijk gezekerd via vier DC-zekeringhouders (twee per string), en een klasse II DC-spanningsbeveiligingsapparaat (SPD)-klemmen geïnduceerd bliksemtransiënten. In de fabriek bekabelde positieve, negatieve en PE-rails behoud een betrouwbare aardingscontinuïteit, waardoor de box essentieel is handmatige isolatie en equipotentiaalverbindingshub voor kleine subarrays tot 2 × 15 A-ingang.

Technische parameter

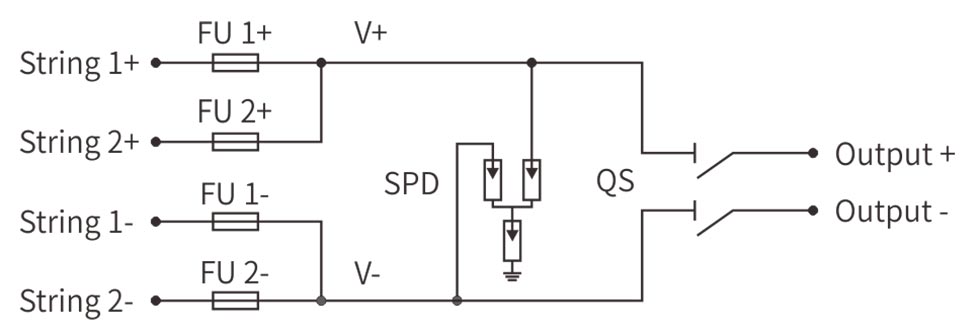

Bedradingsschema

Toepassingsscenario's

1.PV-stringconsolidatie – Kleine arrays op het dak

De box wordt onder modules of op borstweringen gemonteerd en voegt twee PV-strings samen in één enkele voeding van 1000 V DC. Vier zekeringhouders (twee per string) geven individuele string-overstroombeveiliging, terwijl de Klasse II SPD klemt veroorzaakt door blikseminslag in de buurt. Een aan de voorzijde bediende roterende kooi isolator zorgt voor zichtbare onderbrekingsvergrendeling, waardoor veilig onderhoud van de omvormer mogelijk is zonder blootstelling aan het dak.

2.Agrarische DC-feeders – Irrigatie- en veehouderijsystemen

Wandmontage in pomphuizen of schuurzolders levert de unit zonne-energie DC tot borstelloze pompen en melkapparatuur. IP65-afdichting is exclusief graan stof en hogedrukspoelwater, en de isolator laat boeren breken beide polen onmiddellijk voordat de seizoensuitrusting wordt gecontroleerd of de riem wordt vervangen.

3. Telecom-schuilplaatsen op afstand – Cruciaal communicatievermogen

De combiner, geplaatst in torencomplexen, voedt DC-rails die stroom leveren radiokoppen en batterijbanken. De SPD beveiligt gevoelige RF-elektronica tegen voorbijgaande overspanningen, terwijl de isolator als lokaal fungeert ontkoppelen voor technici die torenaardingsmetingen uitvoeren of gelijkrichterwissels.

4. Residentiële clusterarrays – PV-takken van flatgebouwen

Ingebouwd in meterkasten of zolderspanten, de omkasting consolideert twee modulestrings voor een gedeelde omvormer. Brandvertragend polycarbonaat en zekeringen op stringniveau verhogen de veiligheid in bewoonde gebouwen, en de isolator geeft hulpverleners één enkel gelabeld punt isoleer de DC-zijde tijdens een brand.

5. Industriële micronetwerkknooppunten – Back-up- en piekstroomcircuits

Geflensd op skids die PV koppelen aan vorkheftruckladers of PLC-rekken, de box verwerkt 15 kW aan zonne-input. De dual-string-mogelijkheid komt overeen vraagprofielen voor peak-shaving en de gecoördineerde SPD + dubbelpolige isolator bescherm gevoelige aandrijvingen tegen zowel netpieken als omvormercommutatie lawaai.
