1000V DC combinerbox 2 in 1 uit MCB-type

Het 1000V DC Combiner Box 2 In 1 Out MCB-type, geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een fotovoltaïsche installatie van 1000 V DC string-aggregatie-eenheid gebouwd voor compacte, krachtige buitentoepassingen. De behuizing is gegoten uit UV-gestabiliseerd polycarbonaat en afgedicht volgens IP65 beschermt interne componenten tegen stof, vocht en langdurige zonnestraling blootstelling. Binnenin bieden vier DC-zekeringhouders bescherming tegen overstroom twee ingangsreeksen, een klasse II DC-overspanningsbeveiligingsapparaat (SPD) geïnduceerd transiënten en een enkele tweepolige DC-miniatuurstroomonderbreker (MCB) levert zowel belastingschakeling als kortsluitisolatie. In de fabriek voorbedraad positieve, negatieve en PE-bussen garanderen een laagohmige equipotentiaal bonding, terwijl de 2-in-1-out-configuratie de bekabeling op kleine apparaten stroomlijnt rooftop- of triple-string-subarrays. Het ontwerp biedt een veilige, zichtbare onderbreking onderhoudsisolatie en essentiële bescherming op stringniveau binnen een ruimtebesparende, aan de muur gemonteerde voetafdruk.

Technische parameter

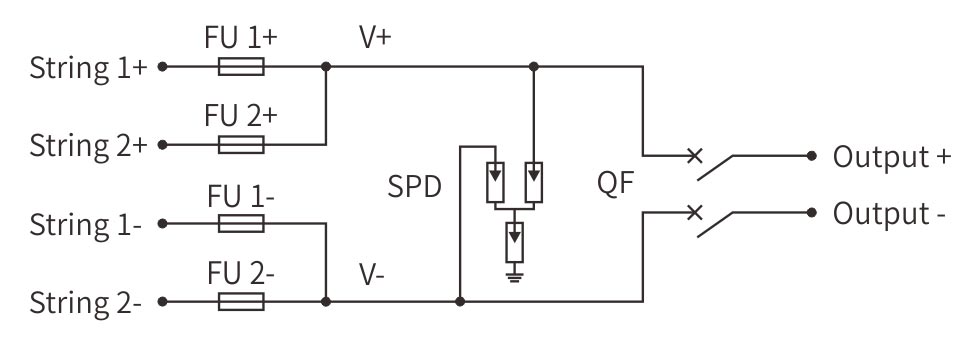

Bedradingsschema

Toepassingsscenario's

1.PV-stringconsolidatie – Kleine arrays op het dak

Geïnstalleerd onder modules of op borstweringmuren, voegt de box twee PV-strings samen in één enkele DC-uitgang. Vier zekeringhouders zorgen voor een individuele string bescherming tegen overstroom, terwijl de Klasse II SPD-klemmen geïnduceerde spanningspieken veroorzaken nabijgelegen bliksemactiviteit. Een aan de voorzijde bediende MCB zorgt voor zichtbare breuk isolatie, waardoor een veilige vergrendeling mogelijk is tijdens onderhoud aan de omvormer of op het dak interventies.

2.Agrarische DC-feeders – Irrigatie- en veehouderijsystemen

Wandmontage in pomphuizen of schuurzolders levert de unit zonne-energie DC tot borstelloze pompen en melkapparatuur. IP66-afdichting is exclusief graan stof en hogedrukreinigingswater, en de geïntegreerde MCB maakt een snelle verwerking mogelijk uitschakeling vóór seizoensgebonden controles van de uitrusting of vervanging van de riem.

3. Telecom-schuilplaatsen op afstand – Cruciaal communicatievermogen

De combiner, geplaatst in torencomplexen, voedt DC-rails die stroom leveren radiokoppen en batterijbanken. De SPD beveiligt gevoelige RF-elektronica tegen voorbijgaande overspanningen, terwijl de MCB fungeert als lokale ontkoppeling voor technici die torenaardingsmetingen of gelijkrichterwissels uitvoeren.

4. Residentiële clusterarrays – PV-takken van flatgebouwen

Vastgezet in meterkasten of zolderspanten consolideert de behuizing twee modulestrings voor gedeeld gebruik van de omvormer. Brandvertragend polycarbonaat en Zekering op stringniveau verbetert de veiligheid in bewoonde gebouwen, en de MCB levert dat op hulpverleners één enkel gelabeld punt om de DC-zijde te isoleren tijdens een brand evenement.

5. Industriële micronetwerkknooppunten – Back-up- en piekstroomcircuits

Geflensd op skids die PV koppelen aan vorkheftruckladers of PLC-rekken, de box verwerkt 15 kW aan zonne-input. De dual-string-mogelijkheid komt overeen vraagprofielen voor peak-shaving en de gecoördineerde SPD + MCB-paarschilden gevoelige aandrijvingen tegen zowel netpieken als omvormercommutatieruis.
