DC 1000V zekeringhouder

De SYF5-DC 1000V Zekeringhouder van Soutya biedt betrouwbare bescherming met CE-certificering. Neem vandaag nog contact met ons op voor een concurrerende offerte!, geleverd door de in China gevestigde fabrikant Zhejiang Soutya New Energy LLC, biedt 1000 V DC, 2–32 A bescherming met een uitschakelvermogen van 20 kA voor een combinerbox op zonne-energie.
Belangrijkste kenmerken
Lichtindicatie, ken duidelijk de staat van de zekeringsdraad.
Open de hendel, deze kan naar boven worden getrokken, waardoor het vervangen van de zekeringsdraad gemakkelijker wordt.
Klinknagel plus ultrasoon lassen steviger, bedrading splijt niet.
Toepassing in PV-combibox.

Stuur onderzoek

Productomschrijving

SYF5-3DC 1000V zekeringhouder van Soutya biedt betrouwbare bescherming met CE-certificering. Neem vandaag nog contact met ons op voor een concurrerende offerte! van de Chinese fabrikant Zhejiang Soutya New Energy LLC is een 1000 V DC, 2–32 A, 20 kA onderbreker voor 3-15 kW residentiële PV combineerdoos.

Kenmerkend

De zekeringschaal uit de SYF5-serie is gemaakt van PA66-materiaal met een hoog smeltpunt, dat wil zeggen veiliger en betrouwbaarder.
De smeltbare kern is een gesmolten smelt met variabele doorsnede, gemaakt van puur zilverplaat ingekapseld in een smeltbuis van hoogwaardig porselein. Het smelten buis is gevuld met chemisch behandeld hoogzuiver kwartszand en speciaal behandelde chemicaliën als boogblusmedia. De twee uiteinden van de smelt zijn stevig verbonden met de eindkappen door puntlassen.

Toepassingsscenario's

1. PV op het dak van woningen (3–15 kW)

Past op stringboxen van 1000 V DC voor eenfasig 5–10 kW of driefasig 10–15 kW systemen; Zekeringpatronen van 10,3 x 38 mm passen bij gewone stringzekeringen van 6–25 A.

2. Zonnekits voor kleine carports en balkons

De classificatie van 1000 V omvat 2–4 strings van 450 W-modules; compacte 1P-isolator bespaart ruimte in kunststof IP65-behuizingen gemonteerd onder modules.

3. Huishoudelijke hybride omvormer-accucircuits

Isoleert 48 V/51,2 V-batterijstapels die zijn opgevoerd tot 600-800 V DC-bus binnenin Hybride-eenheden van 5–10 kW; 20 kA breken zorgt voor kortsluiting in de batterij.

4. Binnenlandse EV AC-opladers (7–11 kW)

Wanneer laders een interne 800 V DC PFC-bus gebruiken, zorgt SYF5-32P voor onderhoud isolatie vóór de DC-tussenkringcondensator.

5. DC-verlichting met laag vermogen / micro-grids in de tuin

Beschermt 380 V/750 V DC tuin- of straatlantaarnbus gevoed door kleine PV-palen; PA66-behuizing is bestand tegen buiten −40 °C tot +90 °C.

Technische parameter

Model	SYF5-32P
Aantal polen	1P
Volgens de standaard	IEC60269-1 IEC60269-6


Nominale bedrijfsspanning Ue VDC	1000VDC
Nominale stroom In A	2-32A
Breekvermogen kA	20 kA
Beschermingsniveau	IP20
Bedrading mm²	1-10 mm²
Bedrijfstemperatuurbereik	-40℃~+90℃

Hoogte	≤2000m
Relatieve vochtigheid	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

Installatieomgeving	Geen significante trillingen en schokken

Installatiecategorie	Klasse III

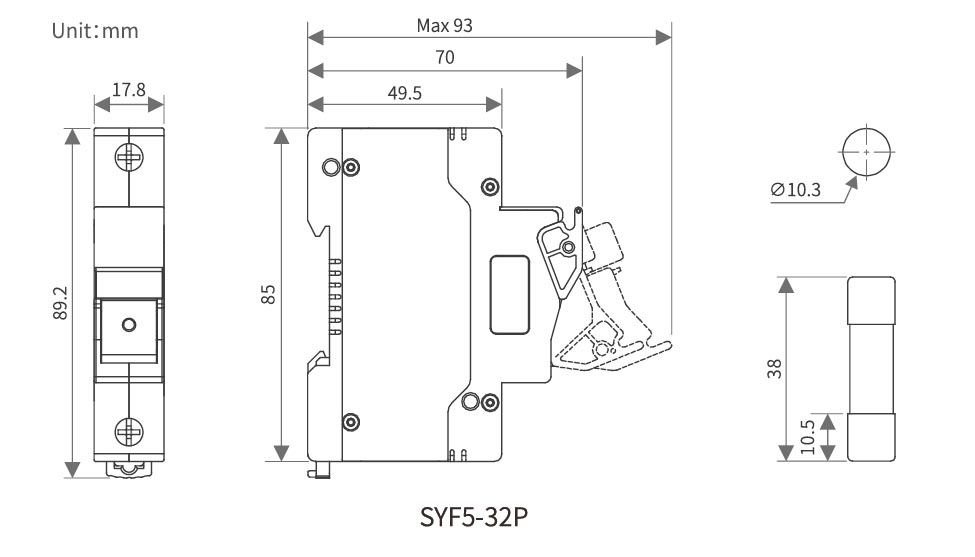

Uiterlijk en installatieafmetingen

DC 1000V Fuse Holder

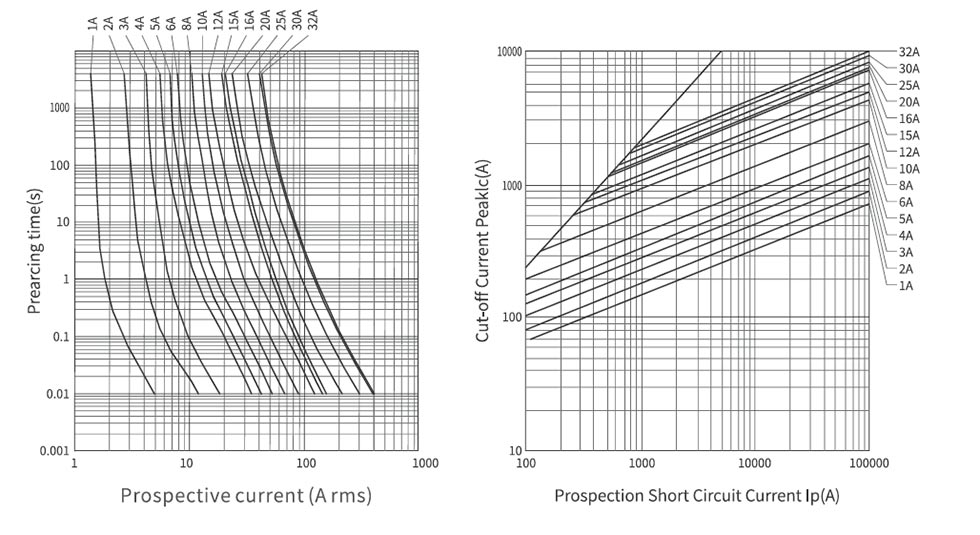

DC-bedradingsschema

DC 1000V Fuse Holder

Zekering kerngrootte (mm)	Nominale stroom (A)	Nominale spanning (V)	Vermogensverlies		Joule-integraal
			Vermogensverlies		Joule-integraal
			0,7 inch (W)	1,01 n (W)	Boogvoorste joule-integraal P't(A²s)	Totale smeltjoule-integraal I²t(A²s)
			0,7 inch (W)	1,01 n (W)	Boogvoorste joule-integraal P't(A²s)	Totale smeltjoule-integraal I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
