DC 1500V zekeringhouder

SYF5-50P DC 1500V Zekeringhouder geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC, is een speciaal apparaat voor overstroombeveiliging dat vaak wordt ingezet in stringcombinatieboxen van grotere commerciële daken, landbouwkas of middelgrote op de grond gemonteerde PV-installaties met een vermogen van 30-50 kW en hoger.
Belangrijkste kenmerken
Lichtindicatie, ken duidelijk de staat van de zekeringsdraad.
Open de handgreep, deze kan naar boven worden getrokken, waardoor het vervangen van de zekeringsdraad gemakkelijker wordt.
Klinknagel plus ultrasoon lassen steviger, bedrading splijt niet.
Toepassing in PV-combibox.

Stuur onderzoek

Productomschrijving

SYF5-50P DC 1500V zekeringhouder, 50 A fotovoltaïsche veiligheidsdrager geleverd door de Chinese fabrikant Zhejiang Soutya New Energy LLC – is een op een paneel gemonteerde beschermingseenheid vervaardigd uit UV-bestendig polycarbonaat behuizing en IP65-geclassificeerde afdichting voor langdurige buitenprestaties. De houder vergrendelt een gPV-zekeringselement van 10 × 38 mm (in totaal 2,2 × 13,2 cm) en levert 25 kA breukvermogen, foutopheffing met zichtbare breuk indicatie- en onderhoudsveiligheid, terwijl de fabrieksbekabeling positief en negatief is en PE-aansluitingen zorgen voor een betrouwbare aardingscontinuïteit. Ontworpen voor single- of multi-string PV-subarrays, het levert essentiële overstroom isolatie en potentiaalvereffening.

Technische parameter

Model	SYF5-50P
Aantal polen	1P
Volgens de standaard	IEC60269
Nominale bedrijfsspanning Ue V DC	1500 V gelijkstroom
Nominale stroom In A	2-50A
Breekvermogen kA	20kA/25kA
Beschermingsniveau	IP20
Bedrading mm²	1-16 mm²
Bedrijfstemperatuurbereik	-50℃~+90℃
Hoogte	≤2000m
Relatieve vochtigheid	+20℃, ≤90%
	+30℃, ≤80%
	+40℃,≤70%
Installatieomgeving	Geen significante trillingen en schokken
Installatiecategorie	Klasse III

Toepassingsscenario's

1. PV-combiboxen op nutsschaal

1 500 V DC-strings van 182/210 mm modules tot 50 A; Zekeringelementen van 10,3 x 85 mm laat 28-40 A per string toe, waardoor het aantal dozen in blokken van 2,5 MW wordt verminderd.

2. Grote commerciële/industriële daken ≥ 30 kW

Driefasige 50 kW–110 kW omvormers met 1.300–1.500 V MPPT profiteren van 25 kA-breekvermogen en 1 mm contactopening voor betrouwbare boogdoving.

3. Energieopslagsystemen op batterijen (BESS)

1 batterijrekken van 200–1 500 V DC tot 2,5 MWh; 50 A-classificatie beschermt elk rack terwijl de 25 kA Icu de volledige kortsluitstroom van de batterij verwerkt.

4.150 kW–400 kW DC-snellaadstations

Beschermt de 1.000–1.500 V DC-bus tussen de gelijkrichterstapel en de dispenser; zekeringisolator maakt veilig uittrekken tijdens onderhoud mogelijk zonder uit te schakelen de hele laderbank leeg.

5.PV + opslag EV-oplaadhubs

Dubbel gebruik op dezelfde 1 500 V-bus: één zekeringisolator per PV-ingangsstring en nog eens per batterijrek, waardoor reserveonderdelen en logistiek worden vereenvoudigd.

6. Woestijn- of drijvende PV-installaties

−50 °C tot +90 °C bedrijfsbereik en IP20-vingerveilige aansluitingen zijn bestand tegen ruwe buitenomgevingen of omgevingen met hoge luchtvochtigheid; 85 mm zekeringelement geeft hoger I²t niet doorgelaten voor lange kabeltrajecten.

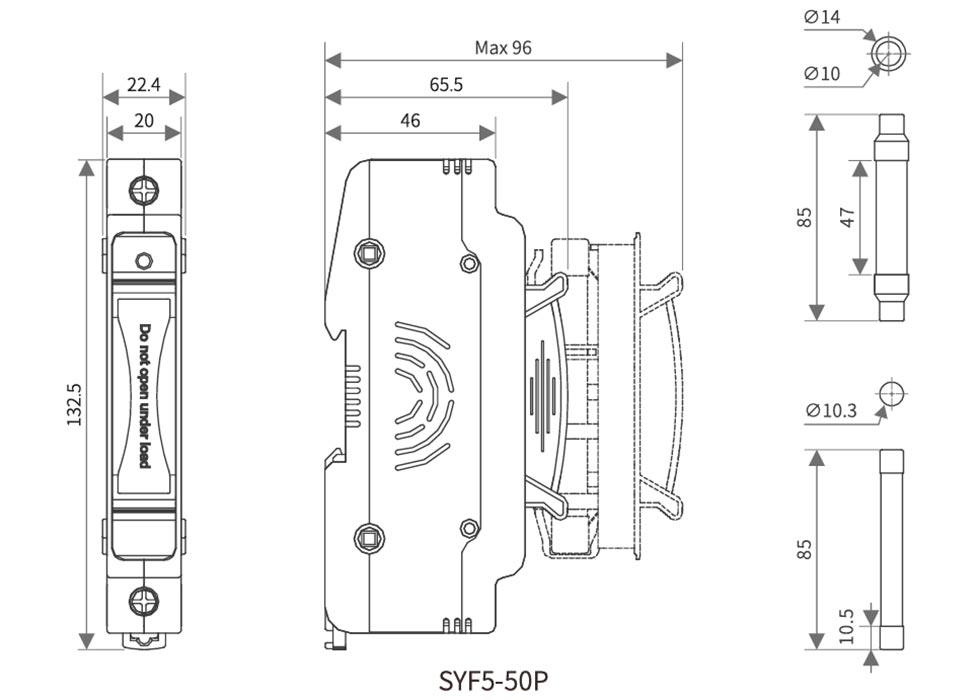

Uiterlijk en installatieafmetingen

DC 1500V Fuse Holder

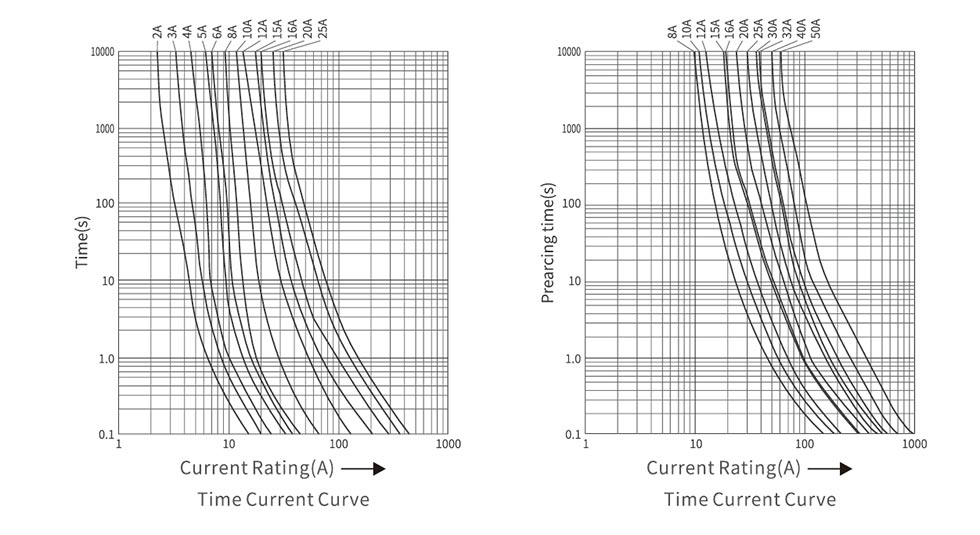

DC-bedradingsschema

DC 1500V Fuse Holder

Zekering kerngrootte (mm)	Nominale stroom (A)	Nominale spanning (V)	Vermogensverlies		Joule-integraal
			Vermogensverlies		Joule-integraal
			0,7 inch (W)	1,01 n (W)	Boogvoorste joule-integraal P't(A²s)	Totale smeltjoule-integraal I²t(A²s)
			0,7 inch (W)	1,01 n (W)	Boogvoorste joule-integraal P't(A²s)	Totale smeltjoule-integraal I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
