1000V DC combinerbox 6 in 2 uit Isolatortype

Het 1000V DC Combiner Box 6 In 2 Out Isolator-type, geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een 1000 V DC PV-combinatoreenheid met een brandvertragende pc-behuizing en IP66-bescherming die zorgt voor hoge duurzaamheid en betrouwbare buitenprestaties. Het apparaat integreert kritische veiligheidscomponenten waaronder 2 DC-overspanningsbeveiligingen, 12 DC zekeringhouders en 2 DC-scheidingsschakelaars van het kooitype. Het is ontworpen om bieden uitgebreide isolatiebescherming, lekbescherming en aarding bescherming in 6-string fotovoltaïsche systemen.

Technische parameter

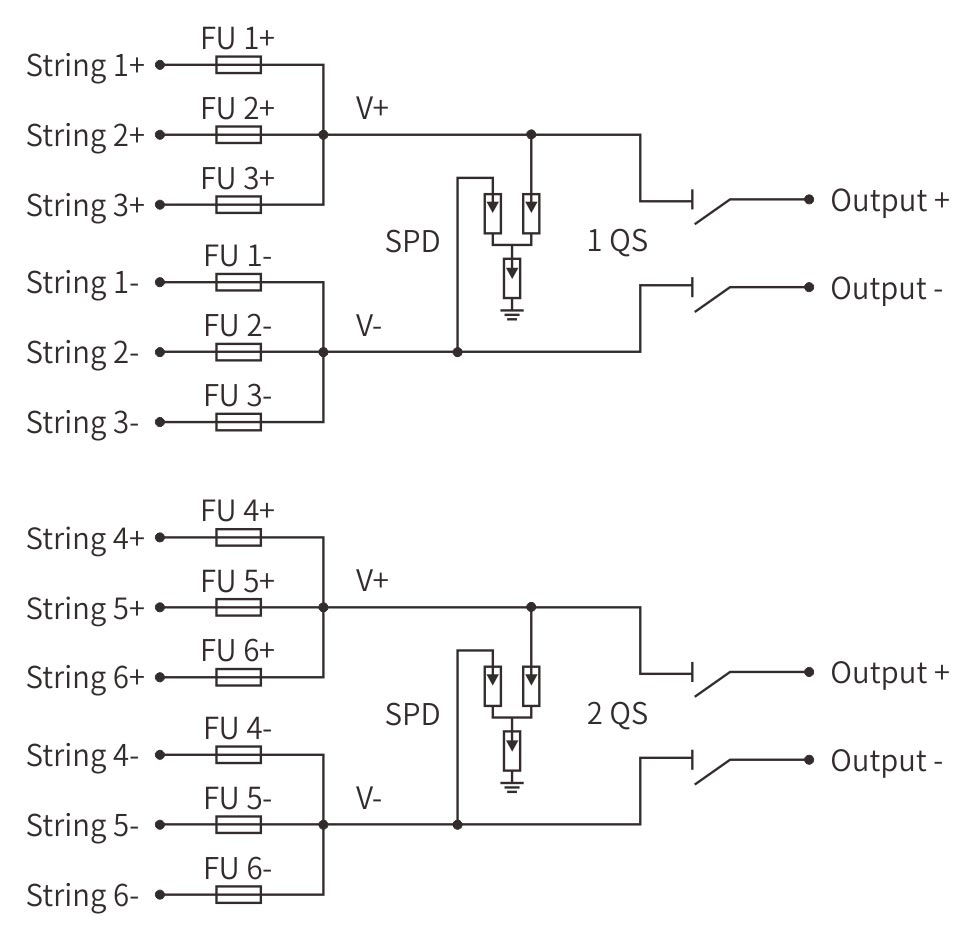

Bedradingsschema

Toepassingsscenario's

1. Groot commercieel en industrieel dak

Deze combinerbox is ideaal voor grote commerciële daken (bijvoorbeeld fabrieken, magazijnen, winkelcentra) die maximaal zes PV-reeksen ondersteunen. De box rolt ze op in twee onafhankelijke uitgangen, zodat zware belastingen over de omvormers kunnen worden verdeeld, terwijl dubbele isolatorschakelaars binnen enkele seconden een vergrendeling bieden. IP66 houdt het hele jaar door stof, vocht en dakwarmte buiten.

2. Zonneblokken op nutsschaal

Schuift op trackertafels in blokken van 10–100 MW. Zes sub-arrays worden ingevoerd, twee homerun-kabels gaan uit – elk met zijn eigen isolator – waardoor O&M-ploegen de helft van het blok kunnen afsluiten voor vervanging van de snaren zonder de rest aan te raken. Dubbele SPD's vangen blikseminslagen in de buurt op.

3. Krachtige landbouw

Clips naar schuur- of draai-geïrrigeerde velden waar zes snaren pompen, koelmachines en graandrogers aandrijven. Individuele zekeringen per string voorkomen dat een aardlek in één voor de gehele gewaswaterleiding afsluit. UV-stabiele IP66-behuizing lacht om kunstmeststof en dagelijkse schoonmaakbeurten.

4. Hybrides met zonne-energieopslag

Montage op de accuhut: zes snaren erin, uitgang A naar de hybride omvormer, uitgang B naar de MPPT-lader. Elke poot kan worden geïsoleerd met een draai aan het eigen handvat, zodat technici batterijen kunnen verwisselen of de omvormer opnieuw kunnen opstarten zonder de kritische belasting te verduisteren.

5. Telecom-/off-grid-stations op afstand

Wordt aan de paal vastgemaakt achter zes slanke panelen die redundante DC-ringen voor radio's en sensoren voeden. De brandvertragende IP66-behuizing overleeft nachten van -40 °C en woestijnzon, terwijl de twee uitgangspoten de communicatieapparatuur in leven houden, zelfs als één kant niet werkt voor onderhoud.
