Hoogspannings-DC-miniatuurstroomonderbreker

De SYB5-40P hoogspannings-DC-miniatuurstroomonderbreker, geleverd door de in China gevestigde fabrikant Zhejiang Soutya New Energy LLC, biedt circuitbeveiliging van 1 500 V DC.
Belangrijkste kenmerken
• Hoogspanningsmogelijkheden: enkelpolig 500 V DC, tot 1500 V DC: minder strings, lagere kosten.
• Niet-gepolariseerde, bidirectionele bescherming voor snellere, eenvoudigere installatie.
• Dubbel verbreekcontacten met extra brede contactopening voor superieure veiligheid.
• Ideaal voor DC-combineerdozen in fotovoltaïsche systemen.

Stuur onderzoek

Productomschrijving

SGB5-40P Hoogspannings-DC-miniatuurstroomonderbreker geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een 1500 V DC, bidirectioneel en niet-gepolariseerde miniatuurschakelaar met een onderbreking van 1,5 kA, ideaal voor PV, BESS en bescherming voor EV-opladers.

Kenmerkend

micro-netwerken.
Niet-polaire, bidirectionele bescherming;
Bescherming tegen overbelasting;
Korte boog;
Kortsluitbeveiliging;
Hoog breekvermogen;

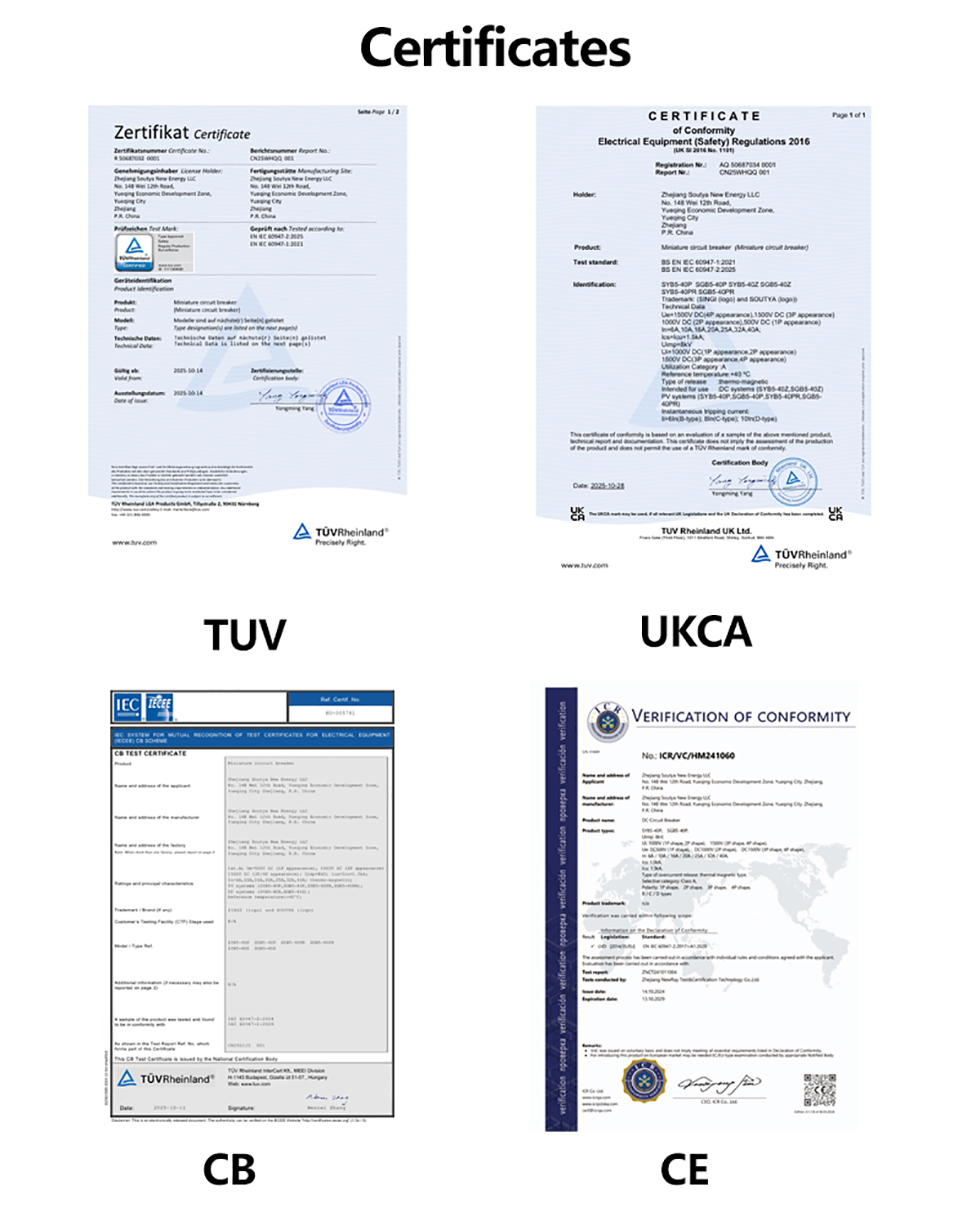

Certificaten: CB, CE, TUV, UKCA

Toepassingsscenario's

SGB5-40P hoogspannings-DC-stroomonderbreker levert ruimtebesparende, veilige, bidirectionele bescherming voor 1.500 V DC duurzame energiesystemen: PV, opslag, EV-laders en DC

1. PV DC-combineerdozen

– De classificatie van 1500 V DC maakt langere strings mogelijk, waardoor het aantal wordt verminderd combineerdozen; bidirectionele bescherming zorgt voor omgekeerde nachtelijke uren stromingen.

2. Commerciële/residentiële batterijrekken

– Niet-gepolariseerde bedrading vereenvoudigt het parallel schakelen of verwisselen van de batterij modules; Thermisch-magnetische uitschakeling isoleert snel laad-/ontlaadfouten.

3. 150 kW+ DC-snellaadstations

– 18 mm breed DIN-railontwerp past op compacte laadcabines; 1,5 kA het uitschakelvermogen beveiligt de interne DC-bus.

4. DC-micronetwerken en DC-distributie in datacenters

– Beschermt 750 V / 1.000 V / 1.500 V DC vertakte circuits; B, C of D curven passen bij verschillende belastingsprofielen.

5. Gedistribueerde PV op grote hoogte of buiten

– Werkt van −30 °C tot +70 °C zonder reductie tot 2.000 m hoogte, geschikt voor zware omstandigheden.

Technische parameter

Model		SGB5-40P
Pool		1P	2P	3P	4P
Nominale werkspanning Ue		500VDC	1000VDC	1500VDC	1500VDC

Maximale framestroom		40A
Nominale stroom in		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nominale isolatiespanning Ui		1000VDC		1500VDC
Nominale impulshoudspanning Uimp		8 kV

Kenmerken van struikelen		B/C/D
Trippend type		Thermisch-magnetisch
Operationeel breekvermogen Ics		1,5 kA (gelijkstroom)

Ultieme breekcapaciteit lcu		1,5 kA (gelijkstroom)
Elektrisch leven
Werkelijke gemiddelde waarde		Gemiddeld 1000 keer
Standaard gespecificeerde waarde		300 keer
Mechanische levensduur
Werkelijke gemiddelde waarde		≥15000 Keer
Standaard gespecificeerde waarde		9700 Keer
Categorie overspanning		Ⅲ
Vervuilingsgraad		3
Beschermingsniveau		IP40;Termina IP20
Vocht- en hittebestendigheid		Categorie2
Relatieve vochtigheid		≤95%
Trillingsbestendigheid		Volgens IEC60068-2-6
Mechanische slagvastheidsparameters		Volgens IEC60068-2-27

Bedradingscapaciteit		2,5~35mm²
Bedradingskoppel		3,0 Nm
Bedrijfsomgevingstemperatuur		-30℃~+70℃
Omgevingstemperatuur bij opslag		-40℃~+85℃
Installatiemethode		DIN35
Hoogte		≤2000m
Gewicht		0,13kg/paal
Dimensie	Lengte	108 mm

	Breedte	18 mm	36 mm	54 mm	72 mm
	Hoogte	Maximaal 78 mm
Pakket	Stuks/doos	12	6	4	3

	Doos/Karton	10
	Karton/Pallet	80
Opslag		Het product moet worden opgeslagen in een goed geventileerd magazijn, met relatieve vochtigheid niet hoger dan 80%, en de omgevingstemperatuur moet tussen -40℃ en +80℃ liggen. Bovendien mag er geen zijn zure, alkalische of corrosieve gassen aanwezig.

Uiterlijk en installatieafmetingen

High Voltage DC Miniature Circuit Breaker

DC-bedradingsschema

High Voltage DC Miniature Circuit Breaker

Deratingfactor

Tabel met temperatuurverminderingsfactoren

Temperatuur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nominale bedrijfsstroomcoëfficiënt	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatuur	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Nominale bedrijfsstroomcoëfficiënt	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Hoogte-deratingfactortabel

Hoogte /m	2000	3000	4000	5000
Nominale werkstroomcoëfficiënt	1	0.96	0.91	0.86
Nominale werkspanningscoëfficiënt	1	1	1	1
Nominale vermogensfrequentie Bestand tegen spanningscoëfficiënt	1	0.9	0.82	0.71
Nominale impulsbestendigheidsspanningscoëfficiënt	1	0.9	0.82	0.71
Nominale limiet Kortsluiting, segmentcapaciteit en elektrische levensduur Coëfficiënt	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabel met deratingfactoren voor side-by-side installatie van MCBS

Aantal MCB	1	2~3	4~5	6~8	9~10
In≤25A-coëfficiënt	1	0.96	0.9	0.8	0.7
32A≤In≤63A Coëfficiënt	1	0.92	0.8	0.7	0.6

Accessoire

MX extra ontgrendelingsapparaat
Nominale stuurspanning U.S	Gelijkstroom:24~48V Wisselstroom:110~230V
Maximale uitschakeltijd	<10 ms
Spoel weerstand	5Ω
Beperk de stroom	≥1,6A
Mechanische levensduur	10000 keer
Elektrisch leven	4000 keer
Bedradingsmoment	0,8N·m
Bedradingsmogelijkheden	1,0 mm² harde draad
	1,0 mm²Zachte draad met aansluitschoenen
Bedrijfstemperatuurbereik	-30℃~+70℃


Omgevingsomstandigheden	Er mogen geen explosieve, gevaarlijke stoffen zijn en geen schadelijke stoffen gassen of geleidend stof die de isolatie kunnen aantasten of beschadigen
Montage positie	Aan de linkerkant van de stroomonderbreker

Installatievoorwaarden	DIN35mm standaard railmontage

Hulpcontact OF
Contactbreekvermogen	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimale bedrijfsspanning	5V


Minimale bedrijfsstroom	10mA


Nominale isolatiespanning	500V
Nominale begrensde kortsluitstroom Ik	1000A
Overeengekomen verwarmingsstroom Ith	4A
Mechanische levensduur	10000 keer
Elektrisch leven	4000 keer
Bedradingsmoment	0,8N·m
Bedradingsmogelijkheden	1,0 mm²
Aantal contacten	1 normaal open, 1 normaal gesloten

Bedrijfstemperatuurbereik	-30℃~+70℃
Omgevingsomstandigheden	Er mogen geen explosieve, gevaarlijke stoffen zijn en geen schadelijke stoffen gassen of geleidend stof die de isolatie kunnen aantasten of beschadigen

Montage positie	Aan de linkerkant van de stroomonderbreker

Installatievoorwaarden	DIN 35 mm standaard railmontage
