DC-miniatuurstroomonderbreker

De SYB5-80 DC-stroomonderbreker, geleverd door de in China gevestigde fabrikant Zhejiang Soutya New Energy LLC, biedt bescherming voor AC 230/400V- en DC 300~1200V-circuits.
Belangrijkste kenmerken
▶ Gemeenschappelijk voor AC en DC (AC230/400V, DC300~1200V)
▶ Geen onderscheid in positieve of negatieve polariteit, bidirectionele bescherming, eenvoudiger te installeren.
▶ Hoge brekende korte boog, hogere veiligheid.

Stuur onderzoek

Productomschrijving

De SYB5-80 DC-beveiligingsschakelaar, geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een 300–1200 V DC en 230/400 V AC bidirectionele en niet-gepolariseerde miniatuurschakelaar, met een 10 KA AC / 6KA DC-breekvermogen, ontworpen voor hoogspanningsbeveiliging in PV systemen, batterij-energieopslagsystemen (BESS) en elektrische voertuigen oplaadapparatuur.

Kenmerkend

Kortsluitbeveiliging, bescherming tegen overbelasting
Ultieme breekcapaciteit: 10 KA AC / 6KA DC
Niet-polaire, bidirectionele bescherming
Korte boogvorming
Vlamvertragend materiaal

Toepassingsscenario's

1. Residentiële en commerciële PV-combiboxen

Beschermt stringingangen van 300–1200 V DC en omvormeruitgangen van 230 V/400 V AC; de enkelpolige breedte verdubbelt de dichtheid in kleine behuizingen.

2. Hybride omvormers met PV-batterijen

Bidirectionele, niet-gepolariseerde onderbreker op 300–1200 V DC batterijbushandgrepen laad- en ontlaadstromen zonder herbedrading.

3. Kleine DC EV-laders (≤ 20 kW)

600–1200 V DC uitgangsbusbeveiliging; Een onderbreking van 6 kA heft boogfouten op tijdens plug-in/out-evenementen.

4.Telecom- en datacenter-DC-racks

Poolcombinaties beveiligen 48 V/240 V/380 V server of UPS-takken tot 1200 V gelijkstroom; Montage op DIN-rail bespaart kastruimte.

5. Laagspannings-DC-micronetwerken

380–1200 V DC-verdeling voor LED-verlichting, ventilatoren of pompen; B/C/D-curven overeenkomen met diverse belastingskarakteristieken.

6. Moeilijke locaties of locaties op grote hoogte

−30 °C tot +70 °C, geen vermindering tot 2.000 m, past in IP66-behuizingen voor carports, agrivoltaïsche installaties en dakinstallaties.

Technische parameter

Model		SGB5-80

Pool		1P	2P	3P	4P
Nominale werkspanning Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Maximale framestroom		80A
Nominale stroom in		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nominale isolatiespanning Ui		690VAC
		600V DC 900VDC 1200VDC
Nominale impulshoudspanning Uimp		8 kV

Kenmerken van struikelen		B/C/D
Trippend type		Thermisch-magnetisch
Ics Operationeel breekvermogen lcs		7,5kA(AC)6kA(DC)
Icu Ultieme breekcapaciteit lcu		10kA(AC)6kA(DC)
Elektrisch leven
Werkelijke gemiddelde waarde		Gemiddeld 4000 keer (AC) 1000 keer (DC)

Standaard gespecificeerde waarde		1500 keer (AC) 300 keer (DC)

Mechanische levensduur
Werkelijke gemiddelde waarde		≥15000 keer
Standaard gespecificeerde waarde		8500 keer (AC) 9700 keer (DC)

Categorie overspanning		Ⅲ
Vervuilingsgraad		3
Beschermingsniveau		IP40;Termina IP20
Vocht- en hittebestendigheid		Categorie 2
Relatieve vochtigheid		≤95%
Trillingsbestendigheid		Basis IEC60068-2-6
Parameters voor mechanische slagvastheid		Basis IEC60068-2-27

Bedradingscapaciteit		25~35mm²
Bedradingsmoment		3,0 Nm
Bedrijfsomgevingstemperatuur		-30℃~+70℃
Omgevingstemperatuur bij opslag		-40℃~+85℃
Installatiemethode		DIN35
Hoogte		≤2000m
Gewicht		0,13kg/paal
Dimensie	Lengte	85 mm
	Breedte	18 mm	36 mm	54 mm	72 mm
	Hoogte	Maximaal 78 mm
Pakket	Stuks/doos	12	6	4	3
	Doos/Karton	10
	Karton/Pallet	80
Opslag		Het product moet worden opgeslagen in een goed geventileerd magazijn, met relatieve vochtigheid niet hoger dan 80%, en de omgevingstemperatuur moet tussen -40℃ en +80℃ liggen. Bovendien mag er geen zijn zure, alkalische of corrosieve gassen aanwezig.

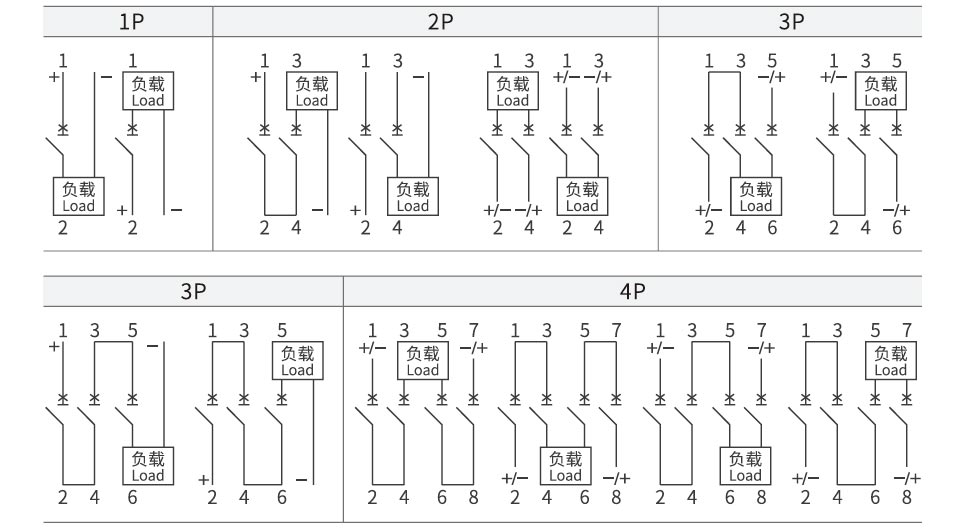

DC-bedradingsschema

DC Miniature Circuit Breaker

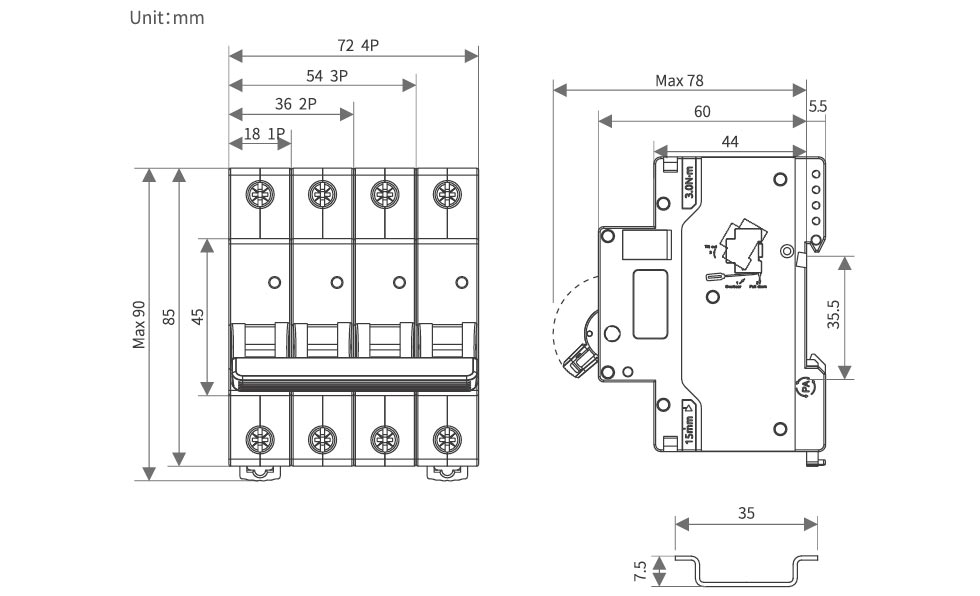

Uiterlijk en installatieafmetingen

DC Miniature Circuit Breaker

Deratingfactor

Tabel met temperatuurverminderingsfactoren

Temperatuur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nominale bedrijfsstroomcoëfficiënt	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatuur	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Nominale bedrijfsstroomcoëfficiënt	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Hoogte-deratingfactortabel

Hoogte /m	2000	3000	4000	5000
Nominale werkstroomcoëfficiënt	1	0.96	0.91	0.86
Nominale werkspanningscoëfficiënt	1	1	1	1
Nominale vermogensfrequentie Bestand tegen spanningscoëfficiënt	1	0.9	0.82	0.71
Nominale impuls weerstaan spanningscoëfficiënt	1	0.9	0.82	0.71
Nominale limiet Kortsluitsegmentcapaciteit en elektrische levensduur Coëfficiënt	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabel met deratingfactoren voor side-by-side installatie van MCBS

Aantal MCB	1	2~3	4~5	6~8	9~10
In≤25A-coëfficiënt	1	0.96	0.9	0.8	0.7
32A≤In≤63A Coëfficiënt	1	0.92	0.8	0.7	0.6
80A≤In≤125A Coëfficiënt	1	0.9	0.8	0.7	/

Accessoire

MX extra ontgrendelingsapparaat
Nominale stuurspanning U.S	Gelijkstroom:24~48V Wisselstroom:110~230V
Maximale uitschakeltijd	<10 ms
Spoel weerstand	50
Beperk de stroom	≥1,6A
Mechanische levensduur	10000 keer
Elektrisch leven	4000 keer
Bedradingsmoment	0,8N·m
Bedradingsmogelijkheden	1,0 mm² harde draad
	1,0 mm²Zachte draad met aansluitschoenen
Bedrijfstemperatuurbereik	-30℃~+70℃


Omgevingsomstandigheden	Er mogen geen explosieve, gevaarlijke stoffen zijn en geen schadelijke stoffen gassen of geleidend stof die de isolatie kunnen aantasten of beschadigen
Montage positie	Aan de linkerkant van de stroomonderbreker

Installatievoorwaarden	DIN35mm standaard railmontage

Hulpcontact OF
Contactbreekvermogen	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimale bedrijfsspanning	5V
Minimale bedrijfsstroom	10mA
Nominale isolatiespanning	500V
Nominale beperkte kortsluitstroom	1000A
Overeengekomen verwarmingsstroom Ith	4A
Mechanische levensduur	10000 (keer)
Elektrisch leven	4000 (keer)
Bedradingsmoment	0,8N·m
Bedradingsmogelijkheden	1,0 mm²
Aantal contacten	1 normaal open, 1 normaal gesloten

Bedrijfstemperatuurbereik	-30℃~+70℃


Omgevingsomstandigheden	Er mogen geen explosieve, gevaarlijke stoffen zijn en geen schadelijke stoffen gassen of geleidend stof die de isolatie kunnen aantasten of beschadigen
Montage positie	Aan de linkerkant van de stroomonderbreker

Installatievoorwaarden	DIN 35 mm standaard railmontage

Zhejiang Soutya New Energy LLC
