1500V DC-combineerdoos 12 in 1 uit

De 1500V DC Combiner Box 12 In 1 Out, geleverd door China fabrikant Zhejiang Soutya New Energy LLC, is een 1500 V DC PV-combinator gehuisvest in een IP66-geclassificeerde behuizing van aluminiumlegering voor hoge duurzaamheid en betrouwbare buitendienst.

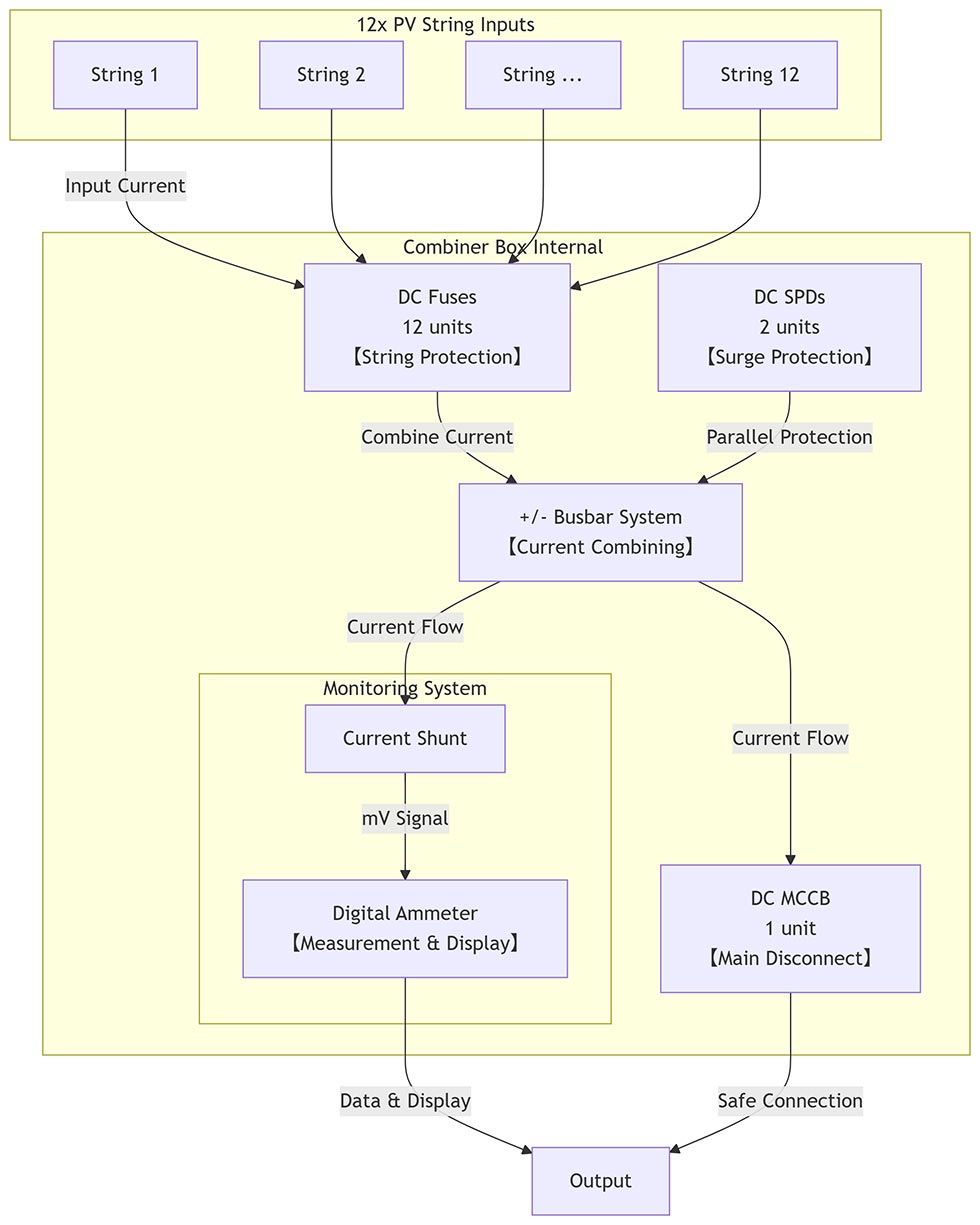

Binnenin zijn 12 DC-zekeringhouders, 1 DC-hoofd-MCCB en 2 DC-overspanningsbeveiligingen gemonteerd apparaten, 1 stroommeetunit, 1 positief/negatief railsysteem en uitgangsterminals, die geïntegreerde overstroom, isolatie, overspanning, aarding en optionele lekbescherming voor grootschalige fotovoltaïsche energie planten.

Technische parameter

Bedradingsschema

Toepassingsscenario's

1. Op de grond gemonteerde PV-installaties op nutsschaal

Als de box wordt ingezet tussen strings en centrale omvormers, consolideert hij maximaal 12 ingangsstrings, vermindert het aantal kabeldoorlopen en levert gezekerde, overspanningsbeveiligde en MCCB-geïsoleerde DC-uitgang naar de omvormerruimte.

2. Grote commerciële en industriële daksystemen

Op brede fabrieksdaken verzamelt de unit meerdere stringruns in één harnas, waardoor dakpenetraties worden geminimaliseerd en lokale isolatie wordt geboden onderhoud zonder de hele array uit te schakelen.

3.1500 V DC agrivoltaïsche/vis-PV installaties

IP66 aluminium behuizing en overspanningsbeveiliging beschermen tegen vocht, stof en door het veld gegenereerde transiënten, terwijl de resetbare MCCB een veilige vergrendeling mogelijk maakt tijdens landbouwactiviteiten of schoonmaakcycli.

4. Woestijn- en zonneparken met hoge instraling

De behuizing is ontworpen voor –40 °C tot +60 °C en is bestand tegen zand en UV; de stroommeeteenheid stuurt gegevens naar SCADA voor real-time stringniveau foutlocatie in uitgestrekte woestijnmatrices.

5. Geprefabriceerde skid- of tracker-DC-hubs

Het compacte 12-op-1-ontwerp wordt rechtstreeks op tracker-pijlers of -skids vastgeschroefd, het verlagen van de stuklijst- en arbeidskosten terwijl wordt voldaan aan de nieuwste IEC 60269-6 en IEC 61439-2 vereisten voor 1500 V DC PV-assemblages.
